机械结构使用碳素钢。
齿部进行精密机械加工以确保链条能发挥性能。
滚针套筒输送链专用链轮配合滚针套筒输送链易于实现积放输送，可用做装配生产线或作为物料的储存输送。
输送能力大，可承载较大的载荷。
输送速度准确稳定，能保证精确的同步输送。
客户需根据使用环境与链条规格选择合适的链轮型号。
轴孔为预留孔，可根据客户需求追加工轴孔。
链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。
产品广泛应用于汽车、电气、食品等的零件组装生产线。
在汽车行业、电子行业、物流行业、食品等零件检查生产线。
其他各种需要高速静音的堆积生产线。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

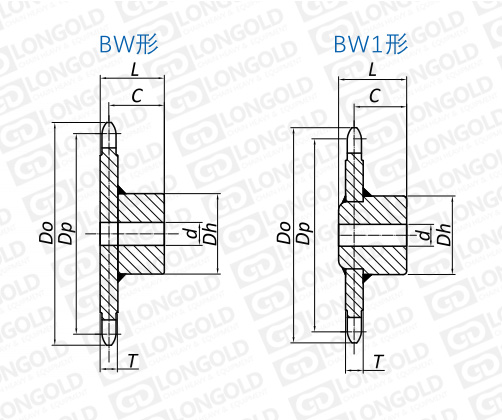

■产品尺寸表
|
隆德链号 |
齿数 |
链轮 |
节距圆 直径 |
外径 |
齿宽 |
轴径d |
轮毂 |
中心 距离 |
参考 |
PDF图纸 |
DXF图纸 |
||
|
Dp |
Do |
T |
工艺孔 |
最大孔 |
DH |
L |
C |
||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|||||
|
LDC03075R-NB-8T |
8 |
BW形 |
196.0 |
209.0 |
11.9 |
18.0 |
55.0 |
83.0 |
62.0 |
56.0 |
4.8 |
||
|
LDC03075R-NB-10T |
10 |
242.7 |
259.0 |
18.0 |
60.0 |
93.0 |
67.0 |
61.0 |
7.1 |
||||
|
LDC03075R-NB-12T |
12 |
289.8 |
308.0 |
18.0 |
60.0 |
93.0 |
67.0 |
61.0 |
9.0 |
||||
|
LDC05100R-NB-8T |
8 |
BW形 |
261.3 |
272.0 |
18.0 |
28.0 |
75.0 |
107.0 |
86.0 |
77.0 |
12.0 |
||
|
LDC05100R-NB-10T |
10 |
323.6 |
340.0 |
33.0 |
80.0 |
117.0 |
94.0 |
85.0 |
17.4 |
||||
|
LDC05100R-NB-12T |
12 |
386.4 |
405.0 |
33.0 |
85.0 |
127.0 |
104.0 |
95.0 |
24.4 |
||||
|
LDC10150R-NB-8T |
8 |
BW形 |
392.0 |
408.0 |
22.0 |
38.0 |
100.0 |
147.0 |
123.0 |
112.0 |
33.2 |
||
|
LDC10150R-NB-10T |
10 |
485.4 |
506.0 |
38.0 |
110.0 |
157.0 |
133.0 |
122.0 |
47.6 |
||||
|
LDC10150R-NB-12T |
12 |
579.6 |
601.0 |
38.0 |
115.0 |
167.0 |
144.0 |
133.0 |
65.2 |
||||
|
LDC12200R-NB-8T |
8 |
BW1形 |
522.6 |
551.0 |
28.0 |
60.0 |
120.0 |
177.0 |
150.0 |
125.0 |
67.4 |
||
|
LDC12200R-NB-10T |
10 |
647.2 |
682.0 |
65.0 |
130.0 |
187.0 |
160.0 |
135.0 |
96.6 |
||||
|
LDC12200R-NB-12T |
12 |
772.7 |
810.0 |
75.0 |
145.0 |
207.0 |
180.0 |
155.0 |
136.9 |
||||
|
LDC17200R-NB-8T |
8 |
BW1形 |
522.6 |
562.0 |
40.0 |
75.0 |
145.0 |
207.0 |
180.0 |
148.0 |
98.1 |
||
|
LDC17200R-NB-10T |
10 |
647.2 |
691.0 |
75.0 |
145.0 |
207.0 |
180.0 |
148.0 |
1340.0 |
||||
|
LDC17200R-NB-12T |
12 |
772.7 |
821.0 |
80.0 |
160.0 |
227.0 |
200.0 |
168.0 |
190.1 |
||||
|
LDC26250R-NB-8T |
8 |
BW1形 |
653.3 |
703.0 |
45.0 |
80.0 |
160.0 |
227.0 |
200.0 |
164.0 |
159.7 |
||
|
LDC26250R-NB-10T |
10 |
809.0 |
864.0 |
85.0 |
175.0 |
247.0 |
240.0 |
204.0 |
244.1 |
||||
|
LDC26250R-NB-12T |
12 |
965.9 |
1026.0 |
85.0 |
175.0 |
247.0 |
240.0 |
204.0 |
321.4 |
||||
|
LDC36300R-NB-8T |
8 |
BW1形 |
783.9 |
853.0 |
55.0 |
95.0 |
190.0 |
267.0 |
240.0 |
198.0 |
276.2 |
||
|
LDC36300R-NB-10T |
10 |
970.8 |
1046.0 |
95.0 |
190.0 |
267.0 |
270.0 |
228.0 |
398.9 |
||||
|
LDC36300R-NB-12T |
12 |
1159.1 |
1234.0 |
100.0 |
210.0 |
297.0 |
260.0 |
218.0 |
550.8 |
||||
|
LD |
|
C3075 |
|
R | - | NB | - | 10T |
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
|
（1）链条尺寸
（2）滚子形式：R=大滚子，S=小滚子
（3）倍速：S25=2.5倍速，S30=3.0倍速
（4）链轮齿数
1.键槽公差：
JIS 普通形键槽
键槽宽度公差 Js9
旧JIS两种平行键
键槽宽度公差 E9
适用轴孔径
键槽宽度
键槽深度
丝锥尺寸
适用轴孔径
键槽宽度
键槽深度
丝锥尺寸
KW
KH
MX
KW
KH
MX
mm
mm
mm
mm
22 ≤ d＜30
8
3.3
M6
22 ≤ d＜30
7
3
M6
30 ≤ d＜38
10
3.3
M8
30 ≤ d＜40
10
3.5
M8
38 ≤ d＜44
12
3.3
40 ≤ d＜50
12
3.5
44 ≤ d＜50
14
3.8
50 ≤ d＜60
15
5
50 ≤ d＜58
16
4.3
M10
60 ≤ d＜70
18
6
M10
58 ≤ d＜65
18
4.4
70 ≤ d＜80
20
6
M12
65 ≤ d＜75
20
4.9
M12
80 ≤ d＜95
24
8
75 ≤ d＜85
22
5.4
95 ≤ d＜110
28
9
M16
85 ≤ d＜95
25
5.4
M16
110 ≤ d＜125
32
10
M20
95 ≤ d＜110
28
6.4
125 ≤ d＜140
35
11
110 ≤ d＜130
32
7.4
M20
140 ≤ d＜160
38
12
130 ≤ d＜150
36
8.4
160 ≤ d＜180
42
13
150 ≤ d＜170
40
9.4
180 ≤ d＜200
45
14
M24
170 ≤ d＜220
45
10.4
M24
200 ≤ d＜224
50
15.5
200 ≤ d＜230
50
11.4
224 ≤ d＜250
56
17.5
JIS键：JISB1301-1996 行键普通：Js9
旧JIS：JISB1301-1959 两个平行键。
2.键槽相位：齿顶中心和键中心的相位匹配。
3.止动螺钉的攻丝孔：请参见键槽上的轴向A尺寸。
