重载弯板传动链条 I

重载弯板链条是由一系列的弯板链节用销轴连接组成，链板与销轴的连接可以采用过盈配合或采用机械止锁的方式，其销轴、链扳均经过特殊热处理可进行全面硬化和部分硬化，提供了最大耐碰撞性和最佳的抗磨寿命。

应用领域

矿产行业

钢铁冶金

农业机械

烟草行业

产品手册索取



产品特点

隆德重载弯板传动用链条链符合ISO 3512、ASME B29.10、DIN 8182等标准。

在结构上只有一种弯板链节，链板的折弯使链条能吸收较大的冲击载荷。

销轴和套筒、链板间的间隙较大，在恶劣工况可以保持良好的灵活性。

采用优质的材料、先进的加工工艺，产品抗拉强度达到ISO标准以上。

特殊的弯链板结构更适于带有较大冲击性的载荷传动。

适用于启动频繁的间歇性传动。

高精度、高耐磨性和高耐疲劳性的优良性能。

方便安装、替换。

重载弯板滚子链的链轮需要特殊定制，如有需要，请联系隆德技术人员。

链轮的齿数范围一般可控制在7~100齿之间。

其特殊的弯链板结构更适于带有较大冲击性的载荷传动和起动频繁的间歇性工作环境。

主要应用在钢厂、矿山、粮食机械以及工程机械等行业中。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



隆德型号

节距

滚子直径

内节内宽

销轴直径

销轴长度

链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

h2

T

max

min

max

max

mm

mm

mm

mm

mm

mm

mm

LD2010

63.50

31.75

38.10

15.90

89.00

47.8

7.9

请咨询

请咨询

请咨询

LD2010H

63.50

31.75

31.75

15.88

97.00

41.5

9.5

LD2010SH

63.50

31.75

38.10

15.88

97.00

41.5

9.5

LD2512F0

77.90

31.75

39.60

19.05

100.00

57.0

9.7

LD2512

77.90

41.28

39.60

19.05

100.00

57.0

9.7

LD2512F2

77.90

41.28

38.50

19.05

103.40

60.0

10.0

LD2512F3

77.90

41.28

40.00

18.60

104.20

46.7

11.0

LD2512F4

77.90

41.28

39.60

19.05

110.00

60.0

12.0

LD2512F5

77.90

41.30

39.70

19.05

97.60

57.0

9.5

LD2512F6

77.90

31.75

39.70

19.05

98.50

57.0

9.5

LD2512F7

77.90

41.30

39.70

19.05

104.10

57.0

11.0

LD2512F8

77.90

41.30

39.70

19.05

100.00

57.0

10.0

LD3125

79.37

41.27

39.70

20.32

101.60

57.2

9.5

LD3125F2

79.37

41.27

41.30

20.32

105.00

57.2

9.5

LD3125HF1

79.37

43.00

41.00

22.23

108.00

57.2

11.0

LD2814

88.90

44.45

36.60

22.23

117.60

58.0

12.7

LD2814F1

88.90

44.45

36.90

22.23

117.60

60.0

13.5

LD2814F2

88.90

44.45

38.60

22.23

119.60

58.0

12.7

LD2814F3

88.90

44.45

38.60

24.00

120.00

58.0

14.0

LD2814F4

88.90

44.45

36.50

22.35

108.30

57.2

12.7

LD2814F5

88.90

44.45

38.10

22.12

112.80

57.2

12.7

LD3214

103.20

44.45

48.00

22.00

123.50

55.0

13.0

LD3214F1

103.20

44.45

49.20

23.90

129.00

60.0

14.0

LD3214F2

103.20

44.45

39.70

19.05

97.60

57.2

9.5

LD3214F3

103.20

46.00

49.20

23.90

123.50

60.0

13.0

LD3214F5

103.20

44.45

49.00

23.23

137.00

58.7

16.0

LD3214F6

103.20

44.45

49.20

26.80

130.00

76.2

14.5

LD3315

103.45

45.24

49.30

23.85

130.00

63.5

14.2

LD3315F1

103.45

45.24

47.60

23.85

134.00

60.0

15.0

LD3315F2

103.45

50.00

49.30

25.00

142.50

63.5

16.0

LD3315F3

103.45

45.24

49.20

23.85

131.00

60.3

14.3

LD3315F4

103.45

45.30

49.60

23.80

130.00

60.0

14.5

LD3315F5

103.45

45.20

49.60

23.80

129.40

60.0

14.5

LD3315F6

103.45

45.20

49.60

25.60

132.30

60.0

14.5

LD3315F7

103.45

46.20

52.00

23.80

139.20

60.0

16.0

LD3315F8

103.45

45.20

49.60

23.80

130.00

60.0

14.5

LD3315F9

103.45

45.20

49.30

23.80

130.30

60.0

14.5

LD3217F1

103.88

47.60

49.20

28.05

130.00

84.0

14.0

注：“*”表示套筒链，表中滚子直径d1为套筒直径。

型号表示例.订购方法

型号表示例


LD
 2010
 H

（1）
 （2）


（1）重载弯板链链条编号

（2）链条规格



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

重载弯板链的结构图

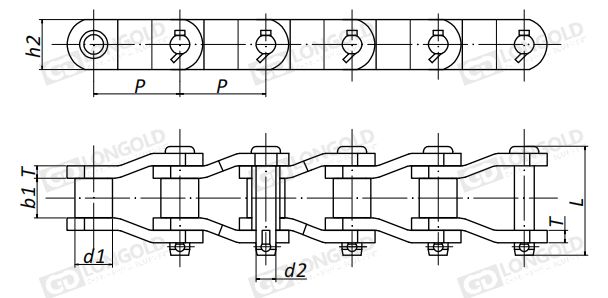

图1  弯板链装配图

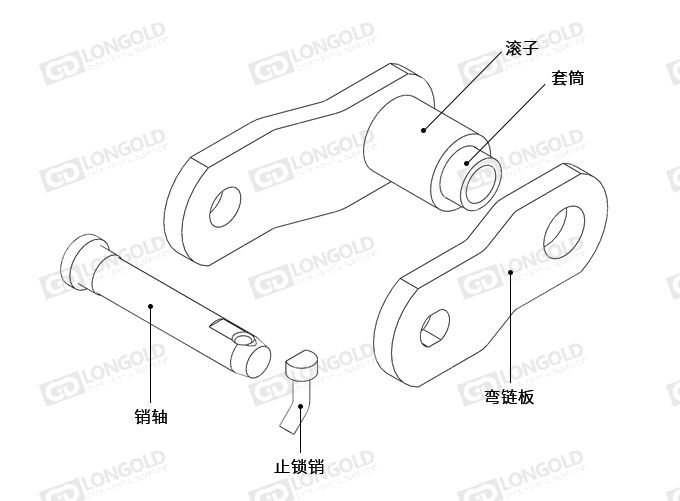

图2  典型弯板链零件





×
