020 - 22197679

AT10-66同步带轮

AT型同步带轮的齿形底部为圆弧齿，相比全梯形齿的T型同步带轮，这种设计使带轮与同步带的接触面积更大，啮合更紧密，在传动过程中能更好地减少传动间隙，从而提高传动精度，并且降低了噪音的产生。

应用领域

汽车生产

机械工程

物流运输业

医疗行业

产品手册索取



产品特点

同步带轮轮齿通常采用滚齿机加工完成，并且需要经过调制、发黑、热处理等工艺，以保证带轮的硬度、强度和耐磨性等性能指标。

轴孔、键槽形式及长度可按标准制作，也可根据实际需要进行定做，能够满足不同设备的安装和传动需求。

具有较强的承载能力，能够承受较大的扭矩和负载。

对比T型同步带轮，AT型同步带轮传动精度要更高、传动噪音更低。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

AT型同步带轮在众多行业中都有广泛应用。

AT型同步带轮的传动精度高、稳定性好，能够满足大型机床对传动部件的要求，确保机床的加工精度和工作效率，因此在一些大型机床中也有所应用。

在机场、火车站、物流中心等场所的大型输送设备中，AT型同步带轮可以用于驱动输送带，实现行李、货物的输送。其高承载能力和稳定的传动性能能够满足输送设备长时间、高强度的工作需求。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数

点击图片放大

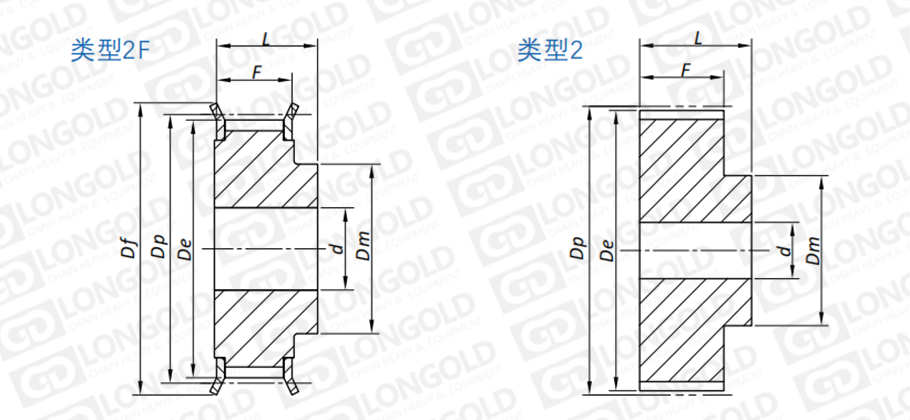

■同步带轮尺寸表格

同步带轮型号

类型

齿数

节距圆

直径

挡圈

直径

轮毂

直径

齿宽

总宽

孔径

同步

带宽

De

Df

Dm

F

L

d

mm

mm

mm

mm

mm

mm

mm

AT10-66-18T-F

2F

18

55.45

60

40

56

66

10.0

50

AT10-66-19T-F

2F

19

58.65

67

44

56

66

10.0

50

AT10-66-20T-F

2F

20

61.85

67

46

56

66

12.0

50

AT10-66-22T-F

2F

22

68.20

75

52

56

66

12.0

50

AT10-66-24T-F

2F

24

74.55

83

58

56

66

12.0

50

AT10-66-25T-F

2F

25

77.75

83

60

56

66

12.0

50

AT10-66-26T-F

2F

26

80.90

87

60

56

66

12.0

50

AT10-66-27T-F

2F

27

84.05

91

60

56

66

12.0

50

AT10-66-28T-F

2F

28

87.25

94

60

56

66

12.0

50

AT10-66-30T-F

2F

30

93.65

97

60

56

66

12.0

50

AT10-66-32T-F

2F

32

100.00

106

65

56

66

12.0

50

AT10-66-36T-F

2F

36

112.75

120

70

56

66

16.0

50

AT10-66-40T-F

2F

40

125.45

135

80

56

66

16.0

50

AT10-66-44T

2

44

138.20

-

88

56

66

16.0

50

AT10-66-48T

2

48

150.95

-

95

56

66

16.0

50

AT10-66-60T

2

60

189.15

-

110

56

66

16.0

50


型号表示例

AT10 -
 66 -
 20T
 -
 F -
 SB

（1）
（2）
（3）
（4）
（5）


（1）同步带轮系列

（2）带轮总宽

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯件旋转90度并使其降低， 转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
