020 - 22197679

重载型A系列三排滚子链条

隆德重载型A系列滚子链按照ASME / ANSI B29.1标准制造生产，并使用更大一个规格链条的链板厚度。适用于承受重冲击载荷，启动和停止以及前进和后退等行进的应用。我们用最优质的材料制造重载滚子链，并仔细设计、制造和组装每个组件，以使最终产品超过行业标准的同时也超出了客户的预期。

应用领域

机械工程

食品行业

产品手册索取



产品特点

重载型A系列滚子链符合ASME / ANSI B29.1标准。

可组装成单排、双排和三排，以适用所传动的功率和不同的配置空间。

从监控单个组件中使用的原材料到测试成品，我们所有的链条都经过严格的质量控制，适用于承受重冲击载荷。

在机械制造、港口机械、建筑行业等领域有着广泛的应用。

伴随着大冲击的严酷使用条件。

需要节省空间的设备和机械。

无需提高链条尺寸，同时需要更大的传动能力、容许张力和抗拉强度用途。

需要更小的弹性伸长的用途。

链轮的齿部需做硬化处理。

链轮材料选择碳素相当于35#钢以上，并且对驱动部的链轮的齿尖部进行淬火硬化处理。

在更换链条时，如果使用条件和链条尺寸均不发生变化，可选用A系列标准滚子链轮。

多列链条由于尺寸不同，所以不能使用标准滚子链轮。(如有特殊需要，请联系隆德链条的技术人员)

由于是低速、中速高强力传动专用。高速旋转时，请咨询隆德链条技术人员谨慎选择链条类型及型号。

请勿使用铸铁链轮。

推荐使用硬化层直至全部齿底部的链轮。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

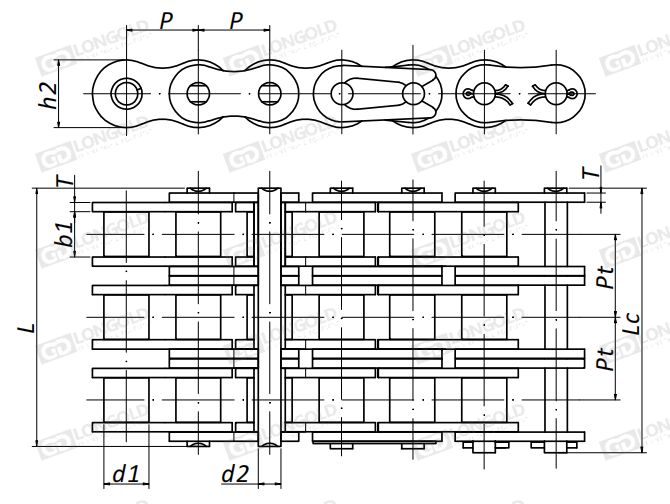

技术参数

点击图片放大



隆德链号

ISO/ANSI链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板

高度

链板厚度

排距

其他技术

参数

PDF图纸

DXF图纸

p

d1

b1

d22

L

Lc

h2

T

Pt

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD60H-3

60H-3

19.05

11.91

12.57

5.94

81.4

83.2

18.00

3.25

26.11

请咨询

请咨询

请咨询

LD80H-3

80H-3

25.40

15.88

15.75

7.92

101.4

102.9

24.00

4.00

32.59

LD100H-3

100H-3

31.75

19.05

18.90

9.53

121.8

125.1

30.00

4.80

39.09

LD120H-3

120H-3

38.10

22.23

25.22

11.10

151.2

155.2

35.70

5.60

48.87

LD140H-3

140H-3

44.45

25.40

25.22

12.70

162.0

166.6

41.00

6.40

52.20

LD160H-3

160H-3

50.80

28.58

31.55

14.27

192.0

196.8

47.80

7.20

61.90

LD200H-3

200H-3

63.50

39.68

37.85

19.85

243.2

250.1

60.00

9.50

78.31

LD240H-3

240H-3

76.20

47.63

47.35

23.81

313.80

324.30

72.30

12.70

101.22


型号表示例·订购方法

型号表示例


LD
 80
 H
 -
 3 -
 RP

（1）
 （2）
（3）
（4）


（1）链条编号

（2）重载型

（3）排数

（4）销轴的形式：RP=链条本体销轴型式为铆合型， CP=链条本体销轴型式为开口销型



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。


连接链节

JL 连接链节

OL 过渡链节


LD60H-3

LD80H-3

LD100H-3

LD120H-3

LD140H-3

LD160H-3

LD200H-3



LD60H-3

LD80H-3

LD100H-3

LD120H-3

LD140H-3

LD160H-3

LD200H-3





×
