B系列单排非标滚子链

隆德滚子链条是一种用于传送机械动力的链条，是链传动的一种类型，广泛应用与家庭、工业和农业机械，其中包括输送机、绘图机、印刷机、汽车、摩托车、以及自行车等。它由一系列短圆柱滚子链接在一起，由链轮驱动，是一种简单、可靠、高效的动力传递装置。

应用领域

机械工程

食品行业

产品手册索取



产品特点

和标准B系列滚子链相比较，在节距相同的情况下，其他尺寸有所差别。

可根据需要组装成双排和多排。

当节距增大时，链条中各零件的尺寸相应也增大，可传递的功率也随之增大。


与带传动相比，没有弹性滑动，能保持准确的平均传动比，传动效率较高。

链条不需要大的张紧力，所以轴与轴承所受载荷较小。

不会打滑，传动可靠，过载能力强，能在低速重载下较好工作。


链轮是特殊定制的，请咨询隆德技术人员。

如果对链条无法充分加油，推荐使用齿尖硬化处理规格的链轮。


链传动广泛应用于农业、采矿、冶金、石油化工和起重运输等各行业的各种机械中。

链传动所能传递的功率可达3600kW，常用于功率100kW以下。

链速可达30~40m/s，常用链速在15m/s以下，传动比最大可达15，一般小于6，以.2~2.5为宜。


润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

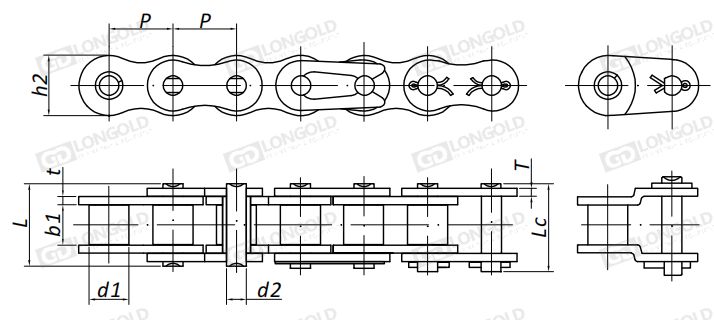

B系列其他滚子链 (1).png

点击图片放大



隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

LD08B-F-1

12.70

8.51

5.55

4.45

14.6

16.1

11.8

1.6

请咨询

请咨询

请咨询

LD415B-1

12.70

7.75

4.88

4.09

12.9

14.4

10.3

1.3

LD415B-F1-1

12.70

7.75

4.88

4.09

11.5

13.0

10.3

1.0

LD415B-F3-1

12.70

7.75

4.80

4.09

11.6

13.7

10.3

1.2

LD415B-F5-1

12.70

7.75

5.10

4.09

14.4

16.0

9.9

1.8/1.6

LD415B-F7-1

12.70

7.75

4.88

3.58

13.8

15.0

10.3

1.3

LD10B-F19-1

15.875

10.16

6.45

5.08

16.4

18.2

14.7

1.7

LD10B-F20-1

15.875

10.16

6.45

5.08

16.4

18.2

14.7

1.7

LD10B-F68-1

15.875

10.16

9.65

5.08

18.5

19.9

14.7

1.7/1.5

LD10B-F88-1

15.875

10.16

6.48

5.08

16.4

17.8

14.7

1.7

LD12B-F12-1

19.05

12.07

11.68

5.72

25.8

27.8

20.0

2.6

LD12B-F14-1

19.05

12.07

30.56

5.72

42.0

43.6

16.0

1.85

LD12B-F58-1

19.05

12.7

31.40

5.72

43.5

46.2

16.0

2.03

LD12B-F99-1

19.05

12.07

11.68

5.72

22.5

-

16.0

1.85

LD14B-F1-1

22.225

14.3

14.60

9.00

36.3

38.0

23.5

4.8/4.0

LD16B-F1-1

25.40

15.88

12.20

8.28

31.4

32.7

21.0

4.15/3.1

*LD16B-F1-1

25.40

11.71

17.02

8.28

36.1

39.1

21.0

3.1

LD16B-F2-1

25.40

15.88

17.02

8.28

38.6

39.8

21.0

4.15

LD16B-F5-1

25.40

15.88

12.70

8.28

30.8

32.1

20.0

3.5/3.0

LD16B-F33-1

25.40

15.88

12.70

8.28

32.2

35.1

21.0

3.1

LD16B-F92-1

25.40

15.88

17.02

8.28

36.1

39.1

21.0

4.15/3.1

LD16B-F137-1

25.40

16.8

17.02

8.28

36.1

37.4

21.0

4.15/3.1

LD20B-F14-1

31.75

19.05

19.56

10.19

45.6

49.3

26.4

5.6/4.5

LD20B-F19-1

31.75

30

19.56

10.19

41.3

-

26.4

4.5/3.5

LD20B-F40-1

31.75

19.05

19.56

10.19

-

45.0

26.4

4.5/3.5

LD20B-F48-1

31.75

19.05

19.56

10.05

42.1

-

26.4

4.5/3.5

LD20B-F55-1

31.75

19.05

19.56

10.19

41.3

-

26.4

4.5/3.5

*LD24B-F7-1

38.10

18.42

25.40

14.63

53.4

57.8

33.2

6.0/4.8

LD24B-F9-1

38.10

25.4

25.40

14.63

58.1

62.5

33.2

7.0/6.0

LD24B-F14-1

38.10

25.4

25.40

14.63

55.8

60.5

33.2

6.0/4.8

LD24B-F23-1

38.10

25.4

25.40

14.63

53.4

59.3

36.2

6.0/5.2

LD24B-F27-1

38.10

25.4

25.40

14.63

52.6

57.8

33.2

6.0/4.8

LD28B-F2-1

44.45

27.94

30.99

15.90

65.1

69.5

41.0

6.0/7.5

LD28B-F4-1

44.45

27.94

30.99

15.90

65.1

70.4

41.0

6.0/7.5

LD28B-F7-1

44.45

27.94

30.99

15.90

68.1

72.5

42.0

8.0/7.0

LD32B-F23-1

50.80

32

30.00

16.90

66.6

73.0

49.0

7.0

LD32B-F26-1

50.80

29.21

30.99

17.81

68.0

73.0

42.0

7.0

LD32B-F30-1

50.80

29.21

30.99

17.81

68.0

73.0

42.0

6.3/7.65

*LD32B-F31-1

50.80

17.81

31.50

22.48

69.5

74.5

42.0

7.0/7.5

LD32B-F35-1

50.80

29.21

30.99

17.81

68.0

72.5

48.0

7.5/6.4

LD48B-F7-1

76.20

48.26

45.72

29.24

105.0

131.5

63.8

12.0/10.0

LD56B-F6-1

88.90

53.98

53.34

34.32

114.6

123.0

77.8

13.5/12.0

LDC08B-F77-1

12.70

8.51

21.67

4.45

31.0

32.2

11.8

1.6

LDC24B-F6-1

38.10

25.4

22.00

12.00

40.0

43.5

35.0

3.0

LDC24B-F18-1

38.10

25.4

25.40

14.63

53.4

57.8

33.0

6.0/4.8

LDC24B-F19-1

38.10

25.4

25.40

14.63

53.4

57.8

35.8

6.0/4.8

LDC24B-F22-1

38.10

25.4

25.40

14.63

53.4

57.8

35.0

6.0/4.8

LDC32B-F24-1

50.80

29.21

30.99

17.81

-

71.0

45.0

6.0/7.0


型号表示例.订购方法

型号表示例


LD
 C
 08B -
 F77 -
 1

（1） （2）
（3）
（4）


（1）直板链

（2）链条编号

（3）链条规格

（4）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

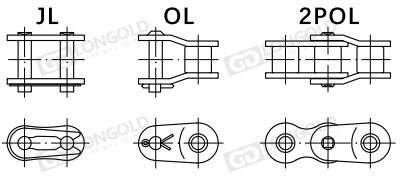

适用连接链节


链条的长度用链节数表示，一般选用偶数链节，这样的链条的连接链节可选择JL连接链节。一般短节距用开口销连接链节，大节距用卡簧连接链节。

当链节数为奇数时，应采用OL过渡链节，也可根据需要选用两节距过渡链节。




×
