B系列短节距双排滚子链条

隆德B系列滚子链条遵从ISO606的标准，与ANSI规格、JIS规格的滚子链条相比，节距相同的情况下，链板厚度、销轴和滚子直径、内节内宽都略有不同。通常用于机械设备和工厂建设中，它不仅是传动系统中重要部件，配以不同形式的附件，也常用于输送系统中。带有合适附件的滚子链具有特殊的功能，因此非常适合各种不同的应用场景。

应用领域

机械工程

食品行业

产品手册索取



产品特点

短节距精密滚子链符合ISO、ASME/ANSI、JIS等标准。

主要有A系列短节距精密滚子链、B系列短节距精密滚子链、重载系列滚子链、开口销滚子链等。

从监控单个组件中使用的原材料到测试成品，我们所有的链条都经过严格的质量控制。

在机械制造、食品制造、包装等领域有着广泛的应用，为各类机械、产线等传递动力。

节距、滚子直径、内链节内宽被称为滚子链的三项基本尺寸。

如果该尺寸相同时，滚子链和链轮具有尺寸上的互换性。

滚子链一般由多个链节连接成环形或者固定末端使用，不论是哪种都需要连接链节。

当滚子链为奇数链节时，虽然可以使用过渡链节，但是因为可能会导致传动能力、最大客许张力下降，所以请尽可能 设计为偶数链节。

一般情况下，连接链节、过渡链节上仅涂抹防锈油。

组装到本体上时。请在销子、套筒上涂抹足够的润滑油。

间隙配合

装配轴与孔时，总是使其留有间隙的配合。孔的公差带完全在轴（销子或者套筒）的公差带的上侧。

过盈配合

装配轴与孔时，总是使其保持紧密状态的配合。孔的公差带完全在轴（销子或者套筒）的公差带的下侧。

❈注意：

卡簧、开口销、弹簧销是用来防止连接链板脱落，保持链条本来的强度的重要零部件。绝对不能忘记安装。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

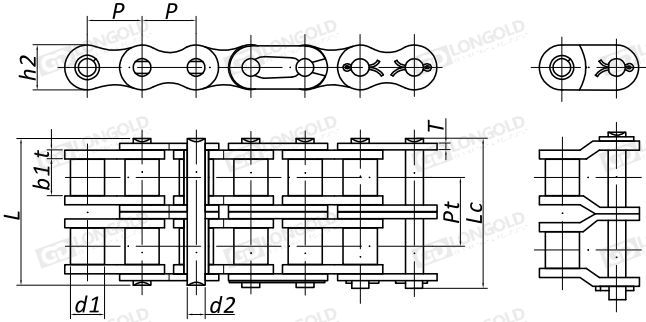

技术参数


点击图片放大



隆德链号

ISO

BS/DIN

链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

Pt

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD05B-2

05B-2

8.00

5.00

3.00

2.31

13.9

14.5

7.10

0.80

5.64

请咨询

请咨询

请咨询

*LDC06B-2

06B-2

9.525

6.35

5.72

3.28

23.4

24.4

8.20

1.30

10.24

LD08B-2

08B-2

12.70

8.51

7.75

4.45

31.2

32.2

11.80

1.60

13.92

LD10B-2

10B-2

15.875

10.16

9.65

5.08

36.1

37.5

14.70

1.70

16.59

LD12B-2

12B-2

19.05

12.07

11.68

5.72

42

43.6

16.00

1.85

19.46

LD16B-2

16B-2

25.40

15.88

17.02

8.28

68

69.3

21.00

4.15/3.2

31.88

LD20B-2

20B-2

31.75

19.05

19.56

10.19

77.8

81.5

26.40

4.5/3.5

36.45

LD24B-2

24B-2

38.10

25.40

25.40

14.63

101.7

106.2

33.20

6.0/4.8

48.36

LD28B-2

28B-2

44.45

27.94

30.99

15.90

124.6

129.1

36.70

7.5/6.0

59.56

LD32B-2

32B-2

50.80

29.21

30.99

17.81

124.6

129.6

42.00

7.0/6.0

58.55

LD40B-2

40B-2

63.50

39.37

38.10

22.89

154.5

161.5

52.96

8.5/8.0

72.29

LD48B-2

48B-2

76.20

48.26

45.72

29.24

190.4

198.2

63.80

12.0/10.0

91.21

LD56B-2

56B-2

88.90

53.98

53.34

34.32

221.2

229.6

77.80

13.5/12.0

106.60

LD64B-2

64B-2

101.60

63.50

60.96

39.40

249.9

258.4

90.17

15.0/13.0

119.89

LD72B-2

72B-2

114.30

72.39

68.58

44.48

283.7

292.7

103.60

17.0/15.0

136.27

带“*”号代表直链板


型号表示例·订购方法

型号表示例


LD
 16B
 -
 2 -
 RP

（1）
（2）
（3）


（1）链条编号

（2）排数

（3）销轴的形式：RP=链条本体销轴型式为铆合型， CP=链条本体销轴型式为开口销型



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。


连接链节


JL 连接链节

OL 过渡链节

2POL  2节距过渡链节


LD05B-2

LD06B-2

LD08B-2

LD10B-2

LD12B-2

LD16B-2

LD20B-2

LD24B-2



LD28B-2

LD32B-2

LD40B-2

LD48B-2

LD56B-2

LD64B-2

LD72B-2



LD08B-2

LD10B-2

LD12B-2

LD16B-2

LD20B-2

LD24B-2

LD28B-2

LD32B-2



LD40B-2

LD48B-2



LD08B-2

LD10B-2

LD12B-2

LD16B-2

LD20B-2

LD24B-2

LD28B-2



LD32B-2

LD40B-2

LD48B-2





×
