带螺纹延长销A系列小型输送链

带螺纹延长销A系列小型输送链，延长销（高强钢淬火）进行螺纹处理，延长销具有高强度性能，延长销末端带卡簧槽，卡簧可安装夹具等，能够用螺栓固定夹具。

应用领域

包装行业

物流运输业

印刷行业

医疗行业

散物料业

产品手册索取



产品特点

A系列标准滚子链的延长销（高强钢淬火）进行螺纹处理，延长销末端带卡簧槽，卡簧可安装夹具等。

几乎都可使用标准滚子链条。

经久耐用。

较小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

使高速输送变得更加顺畅。

可高速、顺畅、静音地输送。

可使用标准A系列滚子链轮，可根据客户需求定制轮毂、齿数和材质，详情请咨询隆德技术人员。

广泛应用于电子行业、物流输送、包装行业、医疗行业以及物流散装。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

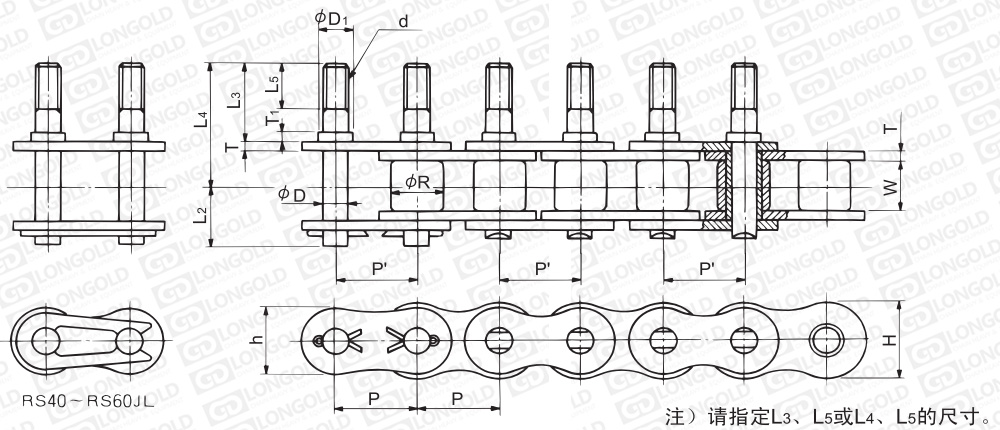

■链条本体带附件结构详见如上图

上图为带螺纹延长销A系列小型输送链结构图。

上述产品图片为每一节带延长销的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

节距

内链节
内宽
滚子
直径

销轴

链板

PDF图纸

DXF图纸

P

W

R

直径D

D1

d

T1

L2

宽度h

宽度H

厚度T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-EN

12.70

7.95

7.92

3.97

5.00

M4

1.5

9.95

10.4

12.0

1.5

请咨询

请咨询

LD50-EN

15.875

9.53

10.16

5.09

6.35

M5

2.0

12.00

13

15.0

2.0

LD60-EN

19.05

12.70

11.91

5.96

8.35

M6

2.4

14.75

15.6

18.1

2.4

LD80-EN

25.40

15.875

15.88

7.94

9.88

M8

3.2

19.25

20.8

24.1

3.2

LD100-EN

31.75

19.05

19.05

9.54

11.46

M10

4.0

22.85

26

30.1

4.0

LD120-EN

38.1

25.40

22.23

11.11

13.07

M12

4.8

28.90

31.2

36.2

4.8

注：

1.P'与P尺寸不同，请咨询隆德技术人员。

2.上表中数据为标称尺寸，实际尺寸可能不同。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例·订购方法

型号表示例


LD

40

-

EN

（1）

（2）


（1）链条尺寸

（2）EN：带螺纹延长销



订购方法


标准包装订购

双倍节距链一般按标准包装（即技术参数中的组件链节数）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
