不锈钢规格Epsilon Chain


在超小空间怎么实现动力的传递呢?




高性能微型“不锈钢规格Epsilon Chain”可助您解决这一难题。


“不锈钢规格Epsilon Chain”凝结了精密零部件和高超的组装技术,成功打造出世界上最小的微型滚子链条。


可靠的动力传递定位精确紧凑灵活等滚子链具有很多优点,但由于使用空间有限而无法导入,您是否有这样的困惑?
受空间限制无法使用链条进行动力传递的环境,“不锈钢规格Epsilon Chain”可以很好的解决这一难题。

还可将目前使用的链条进行更新换代,实现小型化应用为节省空间做出贡献。






不锈钢规格Epsilon Chain 三个价值


1.世界最小尺寸

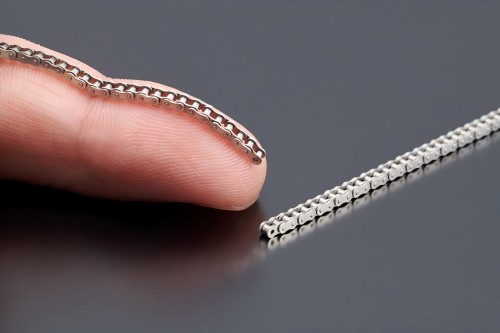

1.905mm的链节距是目前世界上最小的微型滚子链。

高度、整体宽幅和质量完全不同于以往产品,可在超乎想象的超小空间实现动力传递。









2.保证足够的强度






虽然是小型链条,但其抗拉强度绝不逊色达到0.36kN。

利用公司核心技术优势和不惜余力的研发投入,终于打造出了一款微型高规格的链条产品。
通常小型链采用无滚子套筒方式,而我们打破常规专注于带滚子的设计。

而这一设计可以大大提高链轮等配套零部件的使用寿命。









3.可在腐蚀环境中使用







采用不锈钢材质,可在不同环境下长时间使用。

可用于水环境,例如清洗作业等。








和小型传动件的比较






是目前世界上最小的微型链条,可使用于之前无法应对的环境,也可作为皮带/金属丝的替代品来使用。


链条的强度

· 可靠的动力传
与通过摩擦传递动力不同,啮合传动不会出现打滑。


· 可用于挤压用途
具有高刚性,前进和后退时不易出现“偏转”。


· 紧凑灵活
与钢丝绳和皮带等带有芯线产品不同,不会弯曲变形也不易断裂。




Epsilon Chain

节距齿形带





小规格钢丝绳



    紧凑
抗拉强度 -
定位精度 不可
挤压用途 不可 不可
安装张力设定 良(无需) 不可(必需) -

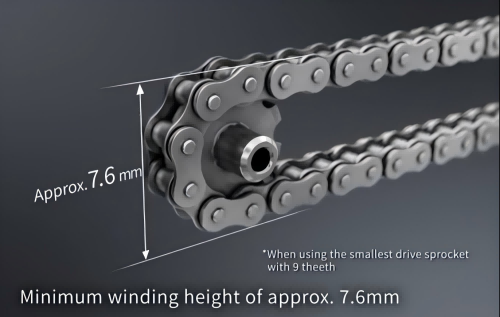

“不锈钢规格Epsilon Chain”可非常紧凑地进行卷挂,适用于狭小且复杂的布局空间

为防止卷挂齿形带和钢丝绳的带轮脱落,需要通过法兰进行连接,为此节圆直径的方向就需留出较大的空间。

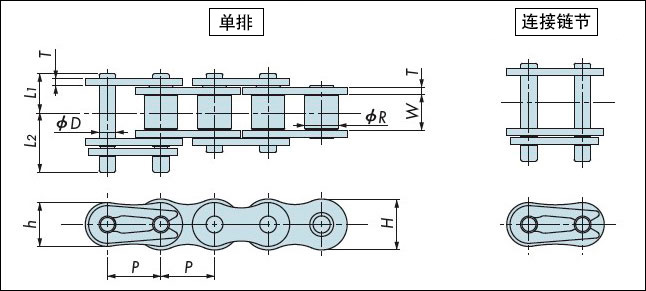

规格











商品名


不锈钢规格Epsilon Chain



规格




品名

节距

P

滚子直径

R

内链节

内宽

W

链板
厚度
T H h
RS6-ESS-1 1.905 1.19 1.27 0.25 1.81 1.56

销轴

最小抗拉强度

kN{kgf}

约重

kg/m

1个单元的

链环数

直径D L1 L2
0.596 1.4 2.1 0.36{37}
0.017 532










注)
1.本产品属于超微型链条,在操作上较一般尺寸产品有很大的区别。选型和操作等相关事项请联系客户进行咨询。
2.铭牌上没有钢印。
3.销不用铆钉紧固。
4.我们不建议使用连接链节,因其不易安装。
5.无过渡链节。
6.只能以一个单元的链节的倍数订货。
7.链节为偶数时,使用外链节进行两端的连接。 (不使用连接链节。) 但当链节不足80节时,需使用连接链节连接两端。就链条两端的连接方式,如有疑问请联系客服进行咨询。链节为奇数时,使用内链节进行两端的连接。

上述以外的构成,请联系客服进行咨询。

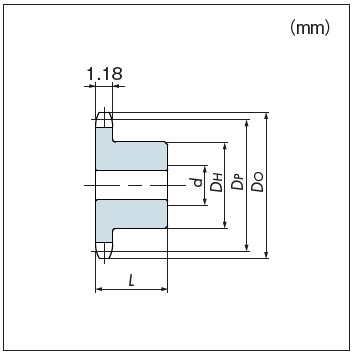

系列


不锈钢规格Epsilon Chain专用 链轮



规格



型号 齿数

节距圆

直径

DP

外径

Do

轴孔径

d

轮彀

约重

g

直径

DH

长度

L

RS6-1B9T-ESS 9 5.57 6.3 2 3 3.5 0.2
RS6-1B15T-ESS 15 9.16 10.1 2 6 5 1.4
RS6-1B21T-ESS 21 12.78 13.7 4 10 6 3.1



注)

1.最小齿数为9。上表所记以外的规格,请联系客服进行咨询。

2.轴孔已加工完成。关于和轴的连接方法,我们会根据客户需求提供合适的方案,欢迎咨询。

3.为提高耐磨性需做表面耐磨处理的,请咨询。





使用例











减小链条的尺寸,使其变得更小、更轻,以对应各种应用场景。

通过减少背隙提高了操作精度。






内窥镜操作手柄


此外还广泛应用于下述场景















末端执行器

农作物收割机器人

动力辅助服

假手
