020 - 22197679

带外侧滚子(OR)的大型输送链

在链条的单侧安装了侧置滚轮，能够支撑大负荷，不会损伤链条的销子，侧置滚轮根据用途分为含轴承型、含轴承防尘型、滑动轴承型。附件表示形式为：RO，主要用于大载荷的输送。

应用领域

机械工程

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

链条的单侧安装了侧置滚轮，能够支撑大负荷，不会损伤链条的销子。

侧置滚轮根据用途分为含轴承型、含轴承防尘型、滑动轴承型。

适用滚子形式为R滚子。

有良好的耐久力。

侧置滚轮可以很好的保护链条，承担更大的负载。

侧置滚轮根据用途分为含轴承型、含轴承防尘型、滑动轴承型，可对应不同的输送环境。

可以高效、稳定地输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、机械工程 、电子行业 、矿产行业以及物流运输行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

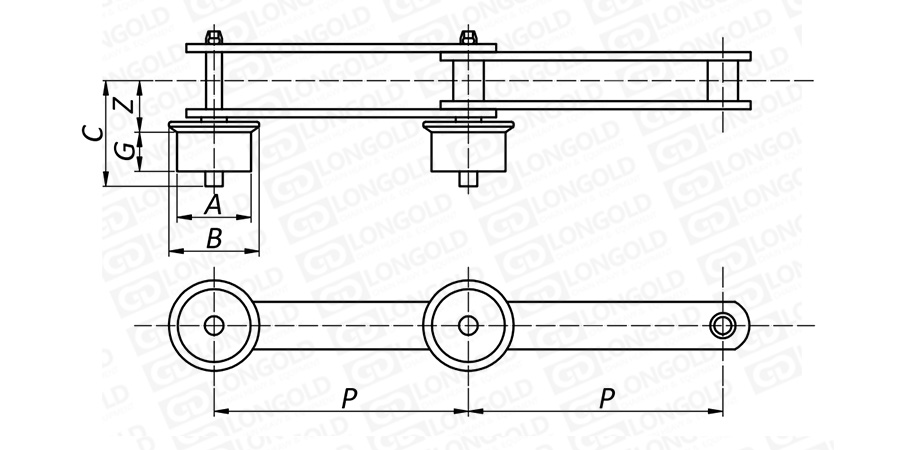

■链条本体结构详见如上图

上图为带OR附件的大型输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

链条尺寸

节距 P

A

B

G

Z

C

滚子1处的容许负荷

PDF图纸

DXF图纸

max.

mm

mm

mm

mm

mm

mm

kN/kgf

LDC10150S

150.0

50.8

65.0

20.0

37.0

72.0

1.77/180

请咨询

请咨询

LDC12200S

200.0

65.0

80.0

24.0

46.0

87.0

1.96/200

LDC12250S

250.0

LDC17200S

200.0

80.0

100.0

34.0

60.0

116.0

2.26/230

LDC17250S

250.0

LDC26250S

250.0

100.0

125.0

38.0

65.0

125.0

3.53/360

LDC26300S

300.0

LDC36300S

300.0

100.0

125.0

38.0

76.0

137.0

5.00/510

LDC36450S

450.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 C10150
 S
 -
 DT
 -
 2L
 OD

（1）
 （2）
（3）
（4）
 （5）


（1）链条型号

（2）滚子形式：S=小滚子

（3）链条规格

（4）安装间隔： 每2节

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
