在链条的单侧打孔,可在链板上直接加装工件。
AT规格,AT规格具有比DT规格(通用输送链)大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。
AT规格可使用温度环境:-60°C~400°C。
DT规格,对销轴和套筒实施了热处理,对链板没有实施。
DT规格可使用温度环境:-60°C~200°C。
在链板上直接加装工件,可以有效、稳定的输送。
摩擦阻力小、动力损耗低,能够承载较重的荷重。
实现同步传动和大角度拐弯的需求功能。
根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。
产品广泛应用于链输送物料、轮胎行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

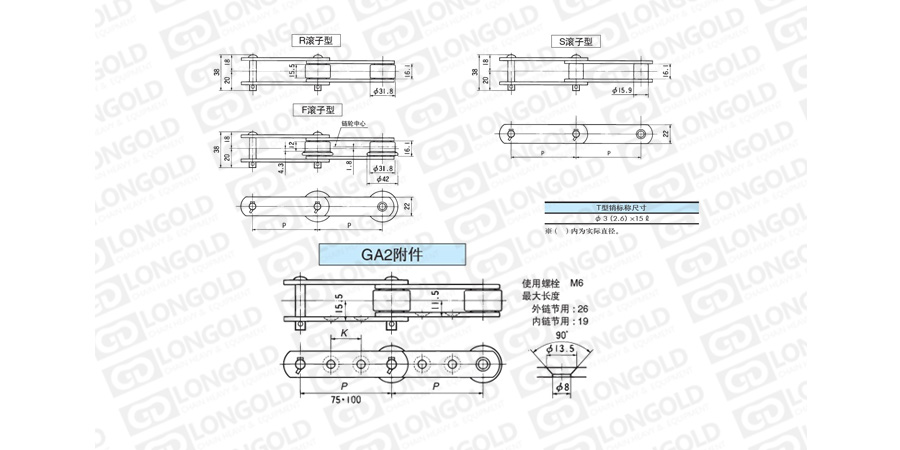

■链条本体结构详见如上图
上图为带GA2附件LDC03075.LDC03100规格输送链的结构图以及带附件结构图。
带附件结构图表示每一节带附件的情况。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体及附件尺寸表
隆德链条尺寸
DT式样
AT式样
节距
附件
附件和滚子
形式的组合
本体概略重量
PDF图纸
DXF图纸
kg /m
平均抗拉强度
平均抗拉强度
P
K
GA2
R
F
S
kN
kgf
kN
kgf
mm
mm
滚子型
滚子型
滚子型
LDC03075
29.4
3000
69.6
7100
75
30
R/S
2.8
2.9
1.8
LDC03100
100
50
R/S
2.4
2.5
1.6
型号表示例
LD |
C03075 |
|
S |
- |
DT |
- |
1L |
|
GA2 |
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
(1)链条尺寸
(2)滚子形式:R=大滚子 S=小滚子 F=F滚子
(3)链条规格:DT=经济型通用类型
(4)附件安装间隔:1L=每一节
(5)附件种类
订购方法
标准包装订购
一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
