带K附件LDC03075~LDC03100规格输送链

在大型输送链条的两侧加装折弯板附件的链条。附件是为了将夹具安装在链条上的零部件,可根据客户要求设定安装间隔。附件上带有1个或者2个或者3个孔,附件表示为:K1、K2、K3。

产品手册索取




产品特点

在链条的两侧加装折弯板附,在弯板上可安装夹具。

AT规格,AT规格具有比DT规格(通用输送链)大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。

AT规格可使用温度环境: -60°C~400°C。

DT规格,对销轴和套筒实施了热处理,对链板没有实施。

DT规格可使用温度环境: -60°C~200°C。

夹具可以夹住工件,可以有效、稳定的输送。

摩擦阻力小、动力损耗低,能够承载较重的荷重。

实现同步传动和大角度拐弯的需求功能。

根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。

产品广泛应用于链输送物料、轮胎行业 、食品行业、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

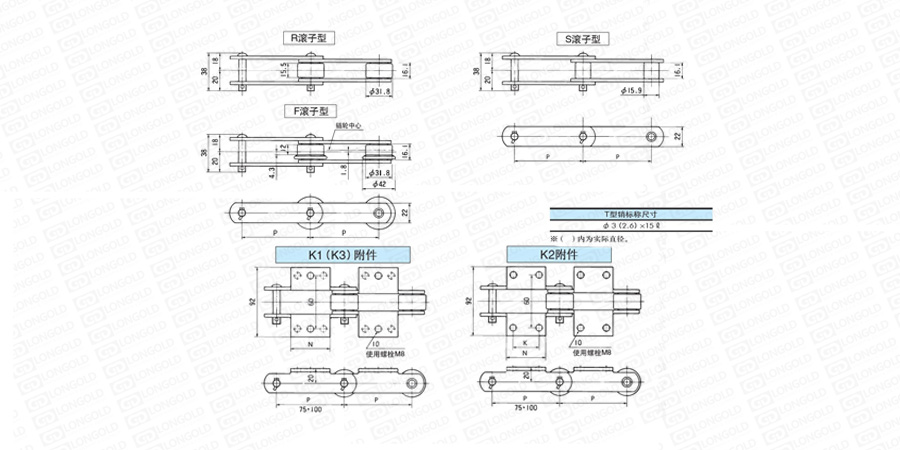

■链条本体结构详见如上图

上图为带K附件LDC03075.LDC03100规格输送链的结构图以及带附件结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员


本体及附件尺寸表

隆德链条尺寸

DT式样

AT式样

节距

附件

附件和滚子形式的组合

本体概略重量

附件

PDF图纸

DXF图纸

K1/K2/K3

K2

kg /m

K1/K2/K3

平均抗拉强度

平均抗拉强度

P

N

K

K3

K2

R

F

S

重量

kN

kgf

kN

kgf

mm

mm

mm

K1(K3)

滚子型

滚子型

滚子型

kg/

LDC03075

29.4

3000

69.6

7100

75

55

30

R/F/S

R/F/S

2.8

2.9

1.8

0.06

请咨询

请咨询

LDC03100

100

65

40

R/F/S

R/F/S

2.4

2.5

1.6

0.07


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。

关于附件种类,请参照下述。



附件种类


型号表示例·订购方法

型号表示例



LD
C03075

R -
DT
-
1L

K1

1)

(2)

(3)

(4)

(5)


(1)链条尺寸

(2)滚子形式:R=大滚子  S=小滚子  F=F滚子

(3)链条规格:DT=经济型通用类型

(4)附件安装间隔:1L=每一节
(5)附件种类



订购方法



标准包装订购

一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员




×
