带A附件LDC05075~LDC05150规格输送链

在05075·05100·05125·05100米制节距大型输送链条的单侧加装折弯板附件的链条。附件是为了将夹具安装在链条上的零部件，可根据客户要求设定安装间隔。附件上带有1个或者2个或者3个孔，附件表示为：A1、A2、A3。

应用领域

食品行业

社会设施

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

相对于LDC03系列有着更高的抗拉强度。

单侧加装折弯板附件的链条。

安装有附件，用于安装夹具。

AT规格，AT规格具有比DT规格(通用输送链）大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。

AT规格可使用温度环境：-60°C～400°C。

DT规格，对销轴和套筒实施了热处理,对链板没有实施。

DT规格可使用温度环境：-60°C～200°C。

根据要求定制带A1、A2或者A3附件的链条，不同附件适用于不同输送环境。

相对于LDC03系列可以承载更多的物品。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

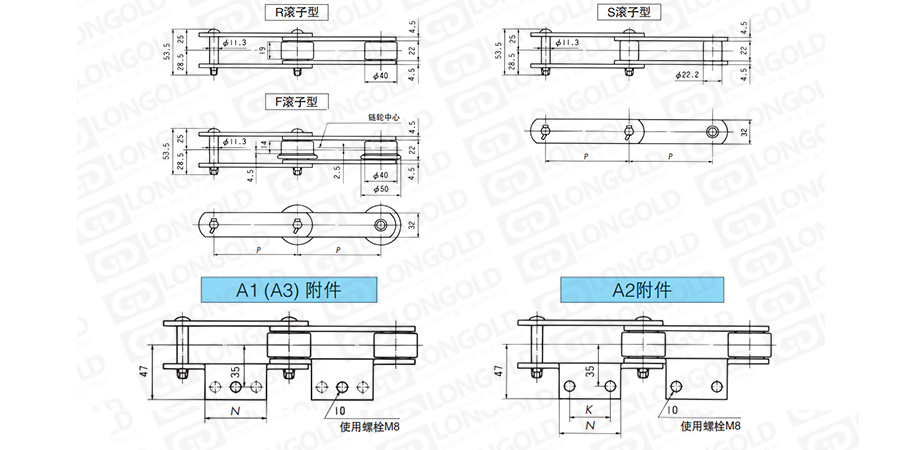

■链条本体结构详见如上图

上图为带A附件LDC05075~LDC05150规格输送链的结构图以及带附件结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链条尺寸

DT式样

节距

附件

附件和滚子形式的组合

本体概略重量

附件

PDF图纸

DXF图纸

A1/A2/A3

A2

kg/m

A1/A2/A3

平均抗拉强度

P

N

K

A1(A3)

A2

R

F

S

重量

kN

kgf

mm

mm

mm

滚子型

滚子型

滚子型

kg/个

LDC05075

68.6

7000

75

55

30

S

S

-

-

4.3

0.06

请咨询

请咨询

LDC05100

100

65

40

R/F/S

R/F/S

5.2

5.4

3.8

0.07

LDC05125

125

75

50

R/F/S

R/F/S

4.5

4.6

3.4

0.08

LDC05150

150

85

60

R/F/S

R/F/S

4.2

4.4

3.3

0.10


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例·订购方法

型号表示例


LD
 C05100
R
 -
 DT
 -
 1L
A2

（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子  F=F滚子

（3）链条规格：DT=经济型通用类型

（4）附件安装间隔：1L=每一节

（5）附件种类



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
