带A附件LDC17200~LDC17300规格输送链

在大型输送链条17200·17250·17300的单侧带折弯板附件。附件是为了将夹具安装在链条上的零部件，可根据客户要求设定安装间隔。附件上带有1个或者2个或者3个孔，附件表示为：A1、A2、A3。

应用领域

食品行业

包装行业

物流运输业

医疗行业

散物料业

矿产行业

农业机械

产品手册索取



产品特点

相对于LDC12系列有着更高的抗拉强度。

单侧加装折弯板附件的链条。

安装有附件，用于安装夹具。

AT规格，AT规格具有比DT规格(通用输送链）大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。

AT规格可使用温度环境：-60°C～400°C。

DT规格，对销轴和套筒实施了热处理,对链板没有实施。

DT规格可使用温度环境：-60°C～200°C。

根据要求定制带A1、A2或者A3附件的链条，不同附件适用于不同输送环境。

相对于LDC12系列可以承载更多的物品。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

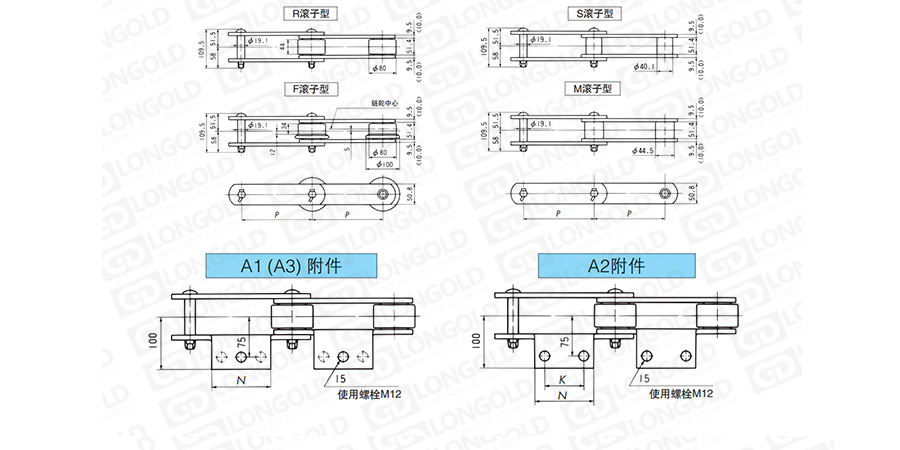

■链条本体结构详见如上图

上图为带A附件LDC17200~LDC17300规格输送链的结构图以及带附件结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链条尺寸

DT式样

节距

附件

附件和滚子形式的组合

本体概略重量

附件

PDF图纸

DXF图纸

A1/A2/A3

A2

kg/m

A1/A2/A3

平均抗拉强度

P

N

K

A1(A3)

A2

R

F

S

M

重量

kN

kgf

mm

mm

mm

滚子型

滚子型

滚子型

滚子型

kg/个

LDC17200

245

25000

200

120

80

R/F/S/M

R/F/S/M

20

21

12

13

0.64

请咨询

请咨询

LDC17250

250

170

125

R/F/S/M

R/F/S/M

17

18

11

12

0.88

LDC17300

300

220

180

-

R/F/S/M

16

16

11

11

1.26


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 C17200
R
 -
 DT
 -
 1L
A2

（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子  F=F滚子  M=M滚子

（3）链条规格：DT=经济型通用类型

（4）附件安装间隔：1L=每一节

（5）附件种类



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
