相对于LDC05系列有着更高的抗拉强度。
链条两侧加装直立翼板附件的链条。
安装有附件,用于安装夹具。
AT规格,AT规格具有比DT规格(通用输送链)大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。
AT规格可使用温度环境:-60°C~400°C。
DT规格,对销轴和套筒实施了热处理,对链板没有实施。
DT规格可使用温度环境:-60°C~200°C。
根据要求定制带SK2附件安装间隔,不同安装间隔适用于不同输送环境。
相对于LDC05系列可以承载更多的物品。
可以有效、稳定的进行输送。
根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。
产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大
■链条本体结构详见如上图

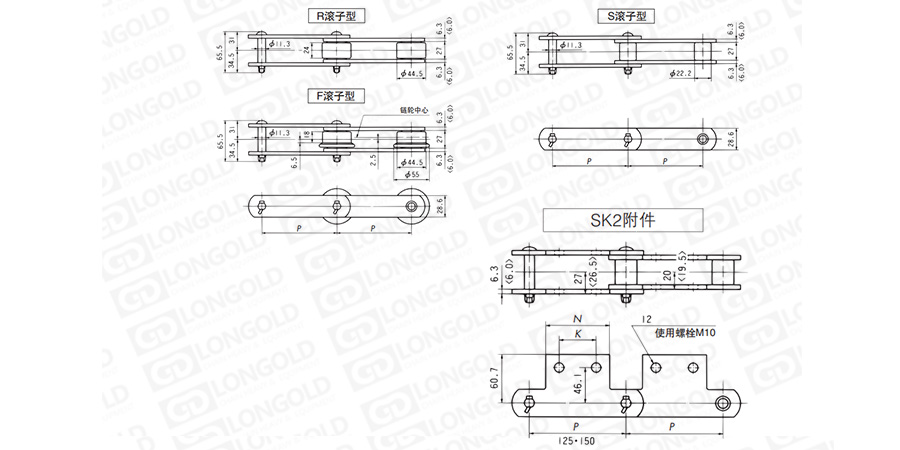

上图为带SK2附件LDC08125~LDC08150规格输送链的结构图以及带附件结构图。
带附件结构图表示每一节带附件的情况。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体及附件尺寸表
隆德链条尺寸
DT式样
AT式样
节距
附件
附件和滚子形式的组合
本体概略
重量
PDF图纸
DXF图纸
SK2
kg/m
平均抗拉强度
平均抗拉强度
P
N
K
SK2
R
F
S
kN
kgf
kN
kgf
mm
mm
mm
滚子型
滚子型
滚子型
LDC08125
78.5
8000
142
14500
125
80
50
R/S
5.9
6.2
4.2
LDC08150
150
90
60
R/S
5.6
5.8
4
型号表示例
LD |
C08150 |
|
R |
- |
DT |
- |
1L |
|
SK2 |
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
(1)链条尺寸
(2)滚子形式:R=大滚子 S=小滚子 F=F滚子
(3)链条规格:DT=经济型通用类型
(4)附件安装间隔:1L=每一节
(5)附件种类
订购方法
标准包装订购
一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
