不锈钢带顶置滚轮双节距输送链

双节距不锈钢带顶置滚轮输送链是将双倍节距链的链板向上伸长，在伸长部分安装可自由滚动的顶置滚子。链条本体的宽度尺寸比其他链条小，顶置滚子被两侧链板支撑，因此适宜需要较坚固用途的输送设备。可使用温度范围：-20℃～400℃，可对应更广泛温度区域。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

将双倍节距链的链板向上伸长，在伸长部分安装可自由滚动的顶置滚子。

可使用温度范围：-20℃～400℃，可对应更广泛温度区域。

可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

适宜需要较坚固用途的输送设备。

不锈钢链轮的型号包括非标链轮（根据客户图纸定制）和标准链轮（美标和公制）。

在选择不锈钢链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

当速比低时，使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

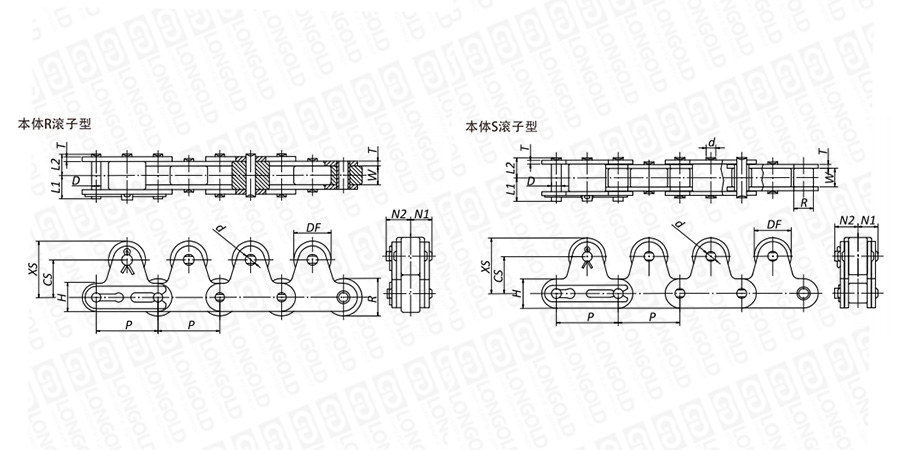

■链条本体结构详见如上图

上图为不锈钢带顶置滚轮双节距输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体和滚轮尺寸

隆德链号

节距


内节
内 宽



滚子
直径


销轴

链板

顶置滚轮


参考
重量



单位
链节数


破断载荷

PDF图纸

DXF图纸

P

W

R

D

L1

L2

宽H

厚T

DF

CS

XS

N1

N2

d

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

节/10FT

LDC2040S-SS-TRP

25.40

7.95

7.92

3.97

8.25

9.95

12.00

1.50

15.88

15.00

21.00

8.25

9.65

3.97

0.91

120

请咨询

请咨询

请咨询

LDC2040R-SS-TRP

15.88

1.27

LDC2040RP-SS-TRP

0.92

LDC2050S-SS-TRP

31.75

9.53

10.16

5.09

10.30

12.00

15.00

2.00

19.05

19.00

26.50

10.30

11.90

5.09

1.44

96

LDC2050R-SS-TRP

19.05

1.90

LDC2050RP-SS-TRP

1.43

LDC2060S-SS-TRP

38.10

12.70

11.91

5.96

14.60

16.60

17.20

3.20

22.23

23.00

31.60

14.55

16.95

5.96

2.77

80

LDC2060R-SS-TRP

22.23

3.46

LDC2060RP-SS-TRP

2.75

LDC2080S-SS-TRP

50.80

15.88

15.88

7.94

18.30

20.90

23.00

4.00

28.58

29.00

40.50

18.50

21.30

11.30

4.29

60

LDC2080R-SS-TRP

28.58

5.40

LDC2080RP-SS-TRP

4.52

LDC2100S-SS-TRP

63.50

19.05

19.05

9.54

22.30

24.90

28.60

5.00

39.69

35.40

49.70

22.10

27.20

14.50

6.63

48

LDC2100R-SS-TRP

39.69

8.77

LDC2100RP-SS-TRP

8.89

注：1.在偶数节上安装顶置滚轮时，如果没有特别指定，则在内链节上安装顶置滚轮。

2.未指定是本体塑料R滚子时，则为SUS304制品。

3.LDC2040S-LDC2060S编号有顶置塑料KV滚子，表示为TRPKV。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LDC
 2040
 S
 -
 SS
 -
 1
 -
 1L
TR

（1）
 （2）
（3）
（4）
（5）
（6）


（1）链条尺寸

（2）滚子形式  S=小滚子  R=大滚子

（3）链条规格

（4）排数

（5）滚轮安装间隔：每一节

（6）顶置滚轮种类： TR=钢制滚子  TRP=塑料滚子



订购方法


标准包装订购

一般按标准包装（10Ft=3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
