滚销齿轮销齿条

分扁钢型和角钢型两种类型，其中角钢型的空心销因为是齿条固定，所以需要事先使用螺栓和螺母固定。

应用领域

汽车生产

机械工程

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

分扁钢型和角钢型两种类型

扁钢型销齿条截面图如横放的“工”字，两侧钢板不带折弯板。

角钢型销齿条两侧钢板带折弯板，且其空心销因为是齿条固定，所以需要事先使用螺栓和螺母固定。

因为大型设备用的销轮是弧形结构，所以弧形的组合可对应大直径销轮与链条方式相比，传递能力更大，尺寸更小。

直线输送精度高，不易出现脱轨等现象。

其结构相对简单，不易出现故障，维护成本低。

在运行前，请在链条外周围面涂抹极压系润滑油，同时在销轮或销齿条滚子内面涂抹润滑脂，以确保传动的平稳进行。

如果无法确定应该使用哪种方式进行润滑，可咨询隆德技术人员。

滚销齿轮链条常搭配滚销齿轮应用于各种机械传动系统中。

在工业自动化生产线中，常用于输送设备和提升设备的传动。

在交通运输设备中，常用于自行车、摩托车、汽车的变速器和传动系统。

技术参数

点击图片放大

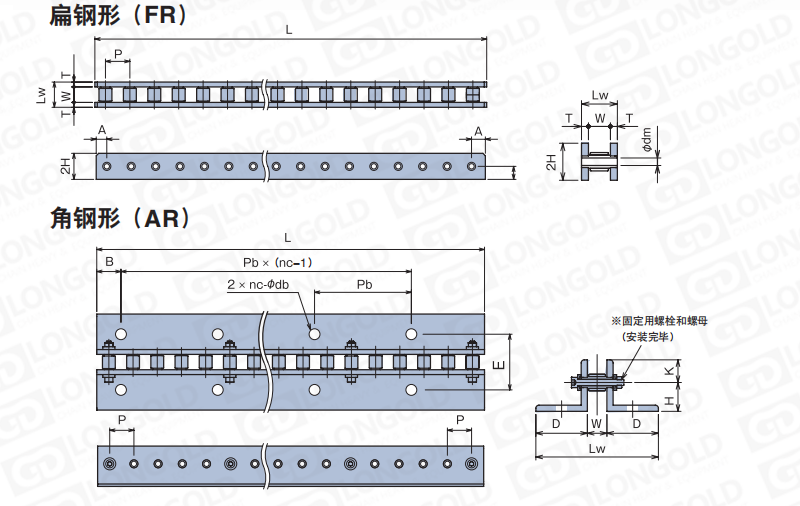

■扁钢形销齿条规格表

系列

框架型号

节距

定尺

板厚

销子

内宽

总宽

总高

螺栓孔径

安装螺栓尺寸

参考重量

最小长度

P

总长

L

滚子数量NT

T

A

W

Lw

2H

dm

总长

L

滚子数量

mm

mm

mm

mm

mm

mm

mm

mm

kg

mm

标准系列

PGD20

20

800

40

5

10

12

21

22

5

M4

2

160

8

PGD22

22

792

36

5

11

16

25

25

5

M4

2

286

13

PGD30

30

780

26

6

15

19

31

32

7

M6

3

300

10

PGD35

35

770

22

9

18

22

40

38

9

M8

5

280

8

PGD40

40

800

20

9

20

28

46

45

11

M10

6

280

7

PGD50

50

1000

20

12

25

28

52

65

13

M12

14

300

6

PGD55

55

990

18

12

28

36

60

65

13

M12

15

495

9

PGD70

70

980

14

16

35

40

72

75

17

M16

22

420

6

PGD80

80

960

12

16

40

42

74

90

17

M16

26

560

7

PGD90

90

990

11

19

45

52

90

100

22

M20

37

540

6

PGD120

120

960

8

22

60

68

112

150

32

M30

61

480

4

S系列

PGDS20

20

800

40

5

10

12

22

22

5

M4

2

160

8

PGDS22

22

792

36

5

11

16

26

25

5

M4

2

286

13

PGDS30

30

780

26

6

15

19

31

32

7

M6

3

300

10

PGDS35

35

770

22

6

18

22

34

38

9

M8

4

280

8

PGDS40

40

800

20

8

20

28

44

50

11

M10

7

280

7

PGDS50

50

1000

20

9

25

28

46

65

13

M12

11

300

6

PGDS55

55

990

18

9

28

36

54

65

13

M12

12

495

9

PGDS70

70

980

14

10

35

40

60

75

17

M16

16

420

6

PGDS80

80

960

12

12

40

42

66

90

17

M16

21

560

7

PGDS90

90

990

11

12

45

52

76

100

22

M20

26

540

6


■角钢形销齿条规格表

系列

框架型号

安装孔位置

安装螺栓尺寸

可制造最小长度

宽

端面

节距

安装孔间距离

孔数

(单侧)

孔径

总长

滚子数量NT

E

B

Pb

Pb×nc

db

L

mm

mm

mm

mm

nc

mm

mm

标准系列

PGD20

56

20

120

720

7

9

M8

160

8

PGD22

60

22

88

704

9

11

M10

132

6

PGD30

69

30

120

720

7

14

M12

180

6

PGD35

76

35

140

700

6

14

M12

210

6

PGD40

88

40

120

720

7

14

M12

320

8

PGD50

104

50

150

900

7

18

M16

250

5

PGD55

112

55

165

825

6

18

M16

440

8

PGD70

请另行咨询隆德技术人员

560

8

PGD80

480

6

PGD90

540

6

PGD120

480

4

S系列

PGDS20

56

20

120

720

7

9

M8

160

8

PGDS22

60

22

88

704

9

11

M10

132

6

PGDS30

69

30

120

720

7

14

M12

180

6

PGDS35

76

35

140

700

6

14

M12

210

6

PGDS40

88

40

120

720

7

14

M12

320

8

PGDS50

104

50

150

900

7

18

M16

250

5

PGDS55

112

55

165

825

6

18

M16

440

8


型号表示例


 PDU -
 FR -
 18P




（1）
（2）
（3）





（1）PUD：标准系列，PDUS：S系列

（2）销齿条形式：FR：扁钢形， AR：角钢形

（3）滚子数量


安装精度

销轮

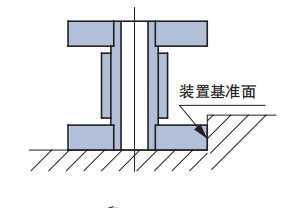

因为销轮的框架凸起部表面与滚子安装孔是同心加工，所以可作为定心基准面，嵌入安装于装置的内下部。装置内下部的精度请控制在下表的“内下部偏离精度”以内。


销齿条

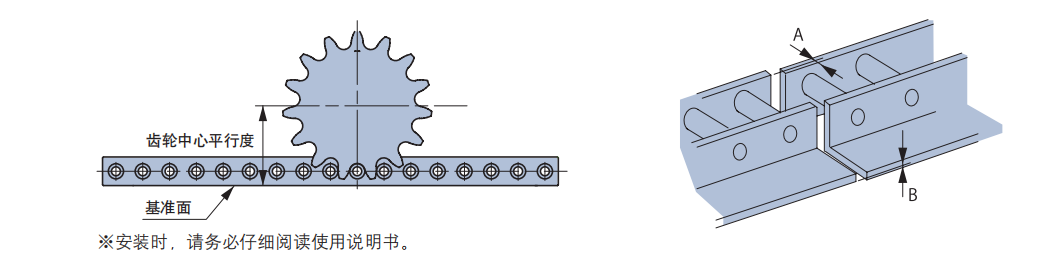

为了使销齿条的装置侧安装基准面和滚销齿轮中心的平行度在下表“齿轮中心平行度”的数值以下，请事先调整好装置之间的平行度。在销齿条之间的接口处，相互间的位置偏差A·B请控制在下表的数值以下进行安装。









×
