链轮UCC系列

UCC系列链轮是注塑分体式结构，一种在注塑工艺下生产的、采用分体式设计的链轮。适用于：UCC系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀锌钢。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与链板良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链板张紧度适中，传动顺畅无卡顿，确保链轮和链板在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度，可承受更大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

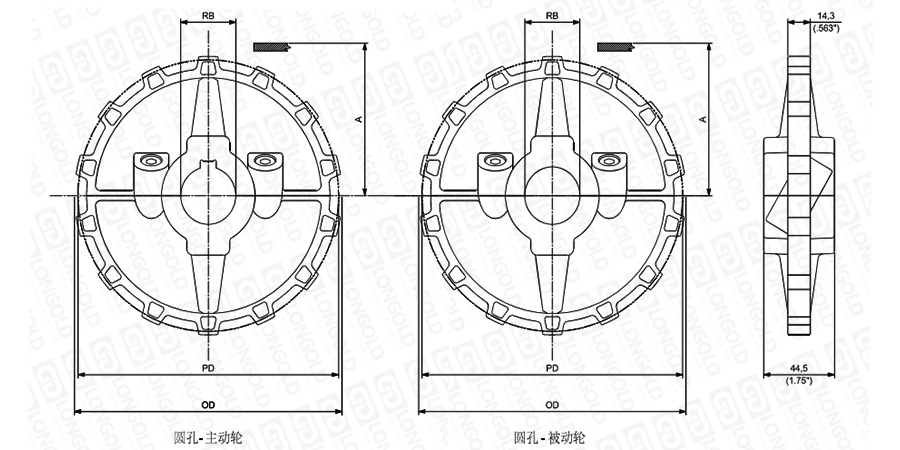

■链轮结构详见如上图

上图为链轮UCC系列的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

Kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

RB

12

147.21

5.796

146.80

5.780

67.30

2.650

30

-

UCCST1230

UCCSF1230

0.36

0.80

请咨询

请咨询

35

-

UCCST1235

UCCSF1235

0.35

0.77

40

-

UCCST1240

UCCSF1240

0.34

0.75

-

1

UCCST12254

UCCSF12254

0.37

0.82

-

1 3/16

UCCST12301

UCCSF12301

0.36

0.79

1 1/4

UCCST12317

UCCSF12317

0.36

0.79

1 3/8

UCCST12349

UCCSF12349

0.34

0.76

1 7/16

UCCST12365

UCCSF12365

0.35

0.76

-

1 1/2

UCCST12381

UCCSF12381

0.34

0.76

14

171.22

6.741

170.20

6.701

79.30

3.122

30

-

UCCST1430

UCCSF1430

0.44

0.97

35

-

UCCST1435

UCCSF1435

0.43

0.95

40

-

UCCST1440

UCCSF1440

0.42

0.92

-

1

UCCST14254

UCCSF14254

0.44

0.98

-

1 3/16

UCCST14301

UCCSF14301

0.44

0.96

1 1/4

UCCST14317

UCCSF14317

0.46

1.01

1 3/8

UCCST14349

UCCSF14349

0.43

0.94

1 7/16

UCCST14365

UCCSF14365

0.43

0.94

-

1 1/2

UCCST14381

UCCSF14381

0.43

0.94

注：圆孔链轮表示直径，方孔链轮表示边长。


型号表示例


UCC
ST
12
30
（1）
（2）
（3）
（4）


（1）系列

（2）主动轮

（3）齿数：12齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
