1"节距转弯链板 793L系列

1"节距转弯链板 793L系列系列特殊低重心设计使链板水平置于轨道中,不像八字型或勾脚型链板需要从外侧才可掀起。特别是在多道输送中,可以避免产品倾倒。相对于磁性轨道,其轨道没有额外的磁铁成本。链板可在承载路径上的任意地方抬起,便于清洁与维护。

产品手册索取




产品特点

793系列可在输送线上与USP、USPM、UCC系列并排使用,由于厚度均为12.7mm,便于安装标准化垫条。

表面封闭,特殊低重心设计使链板水平置于轨道中,链板可在承载路径上的任意地方抬起,便于清洁与维护。

适用多道、单道和无压力输送。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里,请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始,把铰链按进所有贯穿链板相应的销轴里,一旦操作完成,请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作,它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导,安装时要保证链板的张紧度适中,过松会导致链板打滑、跑偏,影响输送效率;过紧则会增加链板的张力,可能导致链板过早损坏。

在组装链板完成前,检查链板上是否有杂物、油污等,如有应及时清理,以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固,驱动装置是否正常工作。

定期对输送链板进行清洁,去除链板上的灰尘、油污和残留物料,可以使用专门的清洁工具和清洁剂,避免使用腐蚀性强的化学物质。

高性能特殊均聚聚甲醛树脂,有着较高的强度以及硬度,适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛,新一代材质,可达到更低的摩擦系数和更高的耐磨损性能,在不影响应用效果的前提下,大大的减少润滑剂的使用。

生物型低摩擦热塑性塑料与其它塑料链板相比,在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大

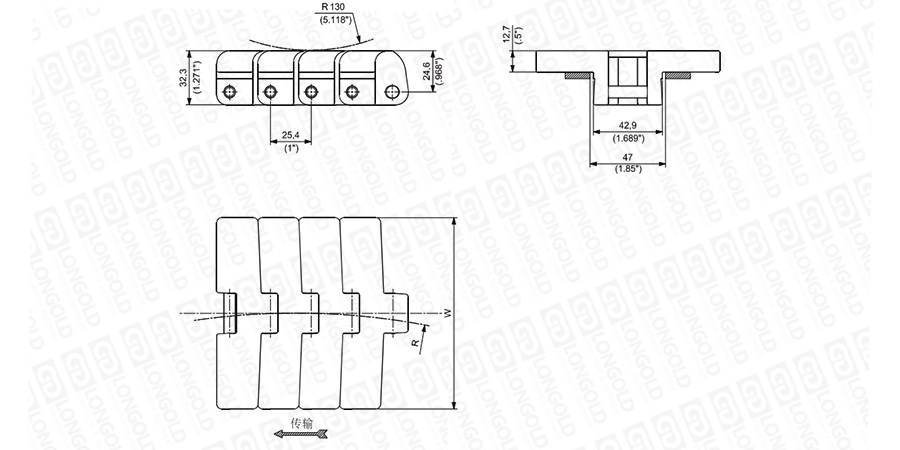

■链板结构详见如上图

上图为1"节距转弯链板 793L系列的结构图,图纸已标明本体尺寸。

可根据客户的需求,定制规格的种类以及外观颜色,详细请咨询隆德技术人员。


■链板尺寸表

材质

产品描述

型号

宽度

链片厚度

转弯半径

工作负载

重量

PDF图纸

DXF图纸

W

R

25℃/77°F

链片

销轴

mm

inch

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛

(UP)

奥氏体不锈钢

UP793L K4 1/2

LDUP793LKG/1143

114.30

4.50

12.7

0.50

609.6

24.000

2200

495

2.55

1.71

请咨询

请咨询

特殊加强型聚甲醛添加凯芙拉

D2K

D2K793L K4 1/2

LDD2K793LKG/1143

114.30

4.50

12.7

0.50

609.6

24.000

2200

495

2.55

1.71

型号表示例


LD

UP

793LKG

/1143


(1)

(2)

(3)


(1)高性能均聚聚甲醛

(2)系列

(3)宽度尺寸


链板应用


输送产品

食品/饮料/灌装应用

玻璃制造

特殊应用

玻璃瓶

玻璃瓶

烘焙

转弯链板1"节距

链板/网带

793L

卸垛机

差速传输

差速传输

多道输送

输送线




×
