60-2 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。双排工艺孔链轮有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。60-2链轮，配用LD60-2双排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

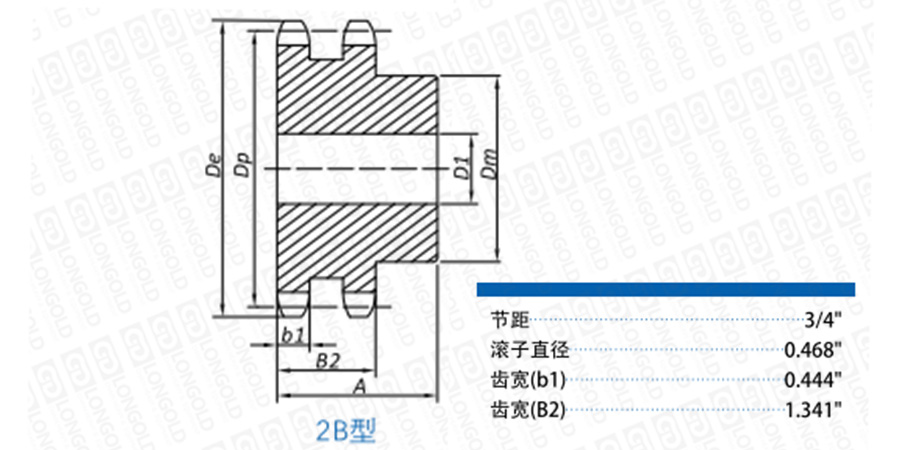

■链轮本体结构详见如上图

上图为60-2 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸

齿数

双排B型
链轮型号
外圆
直径
节距圆
直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD60-2B11TQ

3.000

2.66

1

1 1/4

1 4/5

2 1/8

1.62

请咨询

请咨询

12

LD60-2B12TQ

3.250

2.90

1

1 4/9

2 1/8

2 1/8

2.20

13

LD60-2B13TQ

3.490

3.13

1

1 1/2

2 1/4

2 1/8

2.60

14

LD60-2B14TQ

3.740

3.37

1

1 3/4

2 1/2

2 1/8

3.24

15

LD60-2B15TQ

3.980

3.61

1

1 7/8

2 4/5

2 1/8

3.96

16

LD60-2B16TQ

4.220

3.84

1

2

3

2 1/8

4.62

17

LD60-2B17TQ

4.460

4.08

1

2 1/4

3 1/4

2 1/8

5.40

18

LD60-2B18TQ

4.700

4.32

1

2 3/8

3 1/2

2 1/8

6.24

19

LD60-2B19TQ

4.950

4.56

1

2 1/2

3 2/3

2 1/8

7.00

20

LD60-2B20TQ

5.190

4.79

1

2 1/2

3 3/4

2 1/8

7.72

21

LD60-2B21TQ

5.430

5.03

1

2 3/4

4 1/8

2 1/8

8.82

22

LD60-2B22TQ

5.670

5.27

1

2 3/4

4 1/4

2 1/8

9.68

23

LD60-2B23TQ

5.910

5.51

1

2 3/4

4 1/4

2 1/8

10.30

24

LD60-2B24TQ

6.150

5.75

1

2 3/4

4 1/4

2 1/8

11.14

25

LD60-2B25TQ

6.390

5.98

1

2 3/4

4 1/4

2 1/8

11.96

26

LD60-2B26T

6.630

6.22

1

2 3/4

4 1/4

2 1/8

12.70

30

LD60-2B30T

7.590

7.18

1

2 3/4

4 1/4

2 1/8

16.36

32

LD60-2B32T

8.070

7.65

1 1/4

3

4 1/2

2 3/8

19.52

35

LD60-2B35T

8.780

8.37

1 1/4

3

4 1/2

2 3/8

22.80

36

LD60-2B36T

9.020

8.61

1 1/4

3

4 1/2

2 3/8

23.82

40

LD60-2B40T

9.980

9.56

1 1/4

3 1/4

4 3/4

2 3/4

30.84

42

LD60-2B42T

10.460

10.04

1 1/4

3 1/4

4 3/4

2 3/4

33.08

45

LD60-2B45T

11.180

10.75

1 1/4

3 1/4

4 3/4

2 3/4

37.08

52

LD60-2B52T

12.850

12.42

1 1/4

3 1/4

4 3/4

2 3/4

48.70

60

LD60-2B60T

14.760

14.33

1 1/4

3 1/4

4 3/4

2 3/4

63.10

68

LD60-2C68T

16.670

16.24

1 1/4

3 1/3

5

3

53.68

72

LD60-2C72T

17.630

17.19

1 1/4

3 1/3

5

3

53.74

76

LD60-2C76T

18.580

18.15

1 1/4

3 1/3

5

3

60.28

95

LD60-2C95T

23.120

22.68

1 1/4

3 3/4

5 1/2

3 1/2

87.14

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


型号表示例


LD60
 -
 2B 48T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
