06B 铸铁链轮

铸铁链轮是一种常见的机械传动元件，它主要用于传递动力和扭矩，在工业机械、农业机械、汽车、摩托车等多种领域有广泛的应用。06B铸铁链轮适用于06B系列链条。

应用领域

汽车生产

机械工程

港口机械

造纸行业

印刷行业

农业机械

产品手册索取



产品特点

采用优质铸铁材料铸成，铸铁内部存在大量的石墨片（灰铸铁）或球状石墨（球墨铸铁），这些石墨结构可以有效地吸收和缓冲振动，在一些有振动的传动系统中，能够减少噪音和设备的疲劳损伤。

通过适当的热处理或表面处理，铸铁链轮可以获得较好的耐磨性能，其表面硬度能够满足一定的链传动要求。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

采用GG22-GG25材质，是优秀的铸铁材料，具有较高的强度、良好的韧性、较强的耐磨性以及抗疲劳性。同时还具有防振性、隔热性、防腐性等特殊性能。

根据型号的递增有着更高的抗拉强度，更好的性能。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

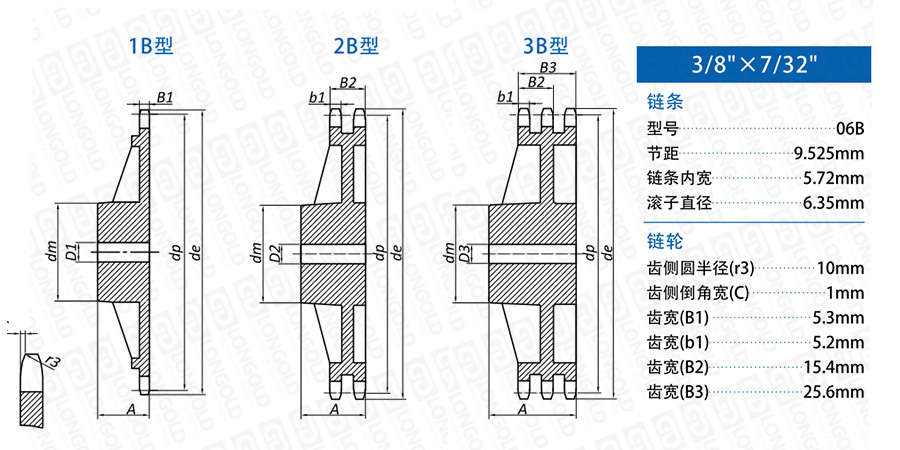

■链轮结构详见如上图

上图为06B 铸铁链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

隆德型号

齿数

外径

节距圆直径

单排

双排

三排

PDF图纸

DXF图纸

轮毂直径

孔径

链轮总厚

轮毂直径

孔径

链轮总厚

轮毂直径

孔径

链轮总厚

Z

de

dp

dm

D1

A

dm

D2

A

dm

D3

A

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

LD06B-1B-38T-CL

38

4 50/73

4 46/85

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

请咨询

请咨询

LD06B-1B-45T-CL

45

5  5/9

5 35/93

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

LD06B-1B-57T-CL

57

6 84/85

6 21/26

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

LD06B-1B-76T-CL

76

9 11/43

9  7/94

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 89/95

86/91

2 17/83

LD06B-1B-95T-CL

95

11 11/21

11 27/79

3 13/87

63/80

1 50/87

3 44/81

63/80

1 71/92

3 89/95

86/91

2 17/83

LD06B-1B-114T-CL

114

13 72/91

13 39/64

3 13/87

63/80

1 50/87

3 57/77

63/80

1 71/92

3 89/95

86/91

2 17/83

LD06B-1B-150T-CL

150

18  7/89

17 29/32

3 44/81

86/91

1 71/92

3 89/95

86/91

1 92/95

4 82/89

86/91

2 25/69


型号表示例


LD06B
 -
 1B
38T -
 CL
（1）
（2）
（3）
（4）


（1）链号

（2）链轮类型

（3）齿数：38齿

（4）铸铁链轮


容许公差

齿顶圆直径      h11

齿宽                h14

径向跳动：以轴孔和齿根为参考，将链轮回转一周，
测得径向跳动量，不应超过下列两数值中的最大值：0.0008df+0.08或0.15。

轴向跳动：以轴孔和链轮齿侧面为参考，将链轮回转一周，
测得的链轮轴向跳动量，不超过下列数值：0.0009df+0.08，不大于1.14mm。



×
