双节距传动链轮

链轮分为主动链轮和从动链轮，主动链轮装在发动机输出轴上；从动链轮装在驱动部分，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。也可以采用不锈钢或者工程塑料材料，为耐环境链轮。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

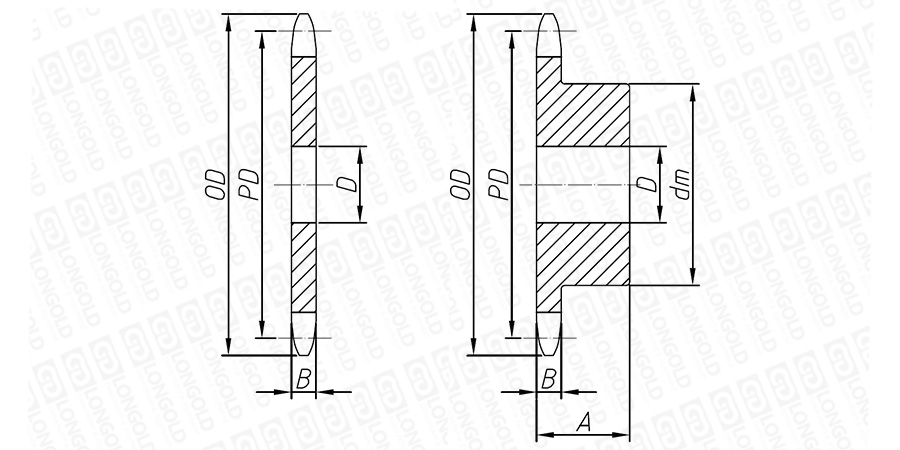

■链轮本体结构详见如上图

上图为双节距传动链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■LDS208B尺寸

LDS208B

实际齿数

有效齿数

OD

D

PD

dm

A

PDF图纸

DXF图纸

节距P=25.4mm

齿厚B=7.10mm
滚子直径∅=8.51mm

15

7  1/2

67

12

62.45

45

28

请咨询

请咨询

17

8  1/2

76

12

70.31

50

28

18

9

80

12

74.26

52

28

19

9  1/2

84

12

78.23

56

28

20

10

88

12

82.20

60

28

21

10  1/2

92

14

86.17

64

28

22

11

96

14

90.16

68

28

23

11  1/2

100

14

94.15

70

28

24

12

104

14

98.14

70

28

25

12  1/2

108

14

102.14

70

28

26

13

112

16

106.14

70

30

27

13  1/2

116

16

110.14

70

30

28

14

120

16

114.15

70

30

29

14  1/2

124

16

118.16

80

30


■LDS210B尺寸

LDS210B

实际齿数

有效齿数

OD

D

PD

dm

A

PDF图纸

DXF图纸

节距P=31.75mm

齿厚B=8.90mm
滚子直径∅=10.16mm

15

7  1/2

84

12

78.06

57

30

请咨询

请咨询

17

8  1/2

94

12

87.89

60

30

18

9

100

14

92.83

70

30

19

9  1/2

105

14

97.78

70

30

20

10

110

14

102.72

75

30

21

10  1/2

115

16

107.72

75

30

22

11

120

16

112.70

80

30

23

11  1/2

125

16

117.68

80

30

24

12

130

16

122.67

80

30

25

12 1/2

135

16

127.67

80

30

26

13

140

20

132.67

85

35

27

13 1/2

145

20

137.67

85

35

28

14

150

20

142.68

90

35

29

14   1/2

155

20

147.69

90

35


■LDS212B尺寸

LDS212B

实际齿数

有效齿数

OD

D

PD

dm

A

PDF图纸

DXF图纸

节距P=38.1mm

齿厚B=11.10mm
滚子直径∅=12.07mm

15

7  1/2

101

16

93.67

70

35

请咨询

请咨询

17

8  1/2

113

16

105.47

80

35

18

9

119

16

111.40

80

35

19

9  1/2

126

16

117.34

80

35

20

10

132

16

123.30

80

35

21

10  1/2

138

20

129.26

90

40

22

11

144

20

135.24

90

40

23

11  1/2

150

20

141.22

90

40

24

12

156

20

147.21

90

40

25

12  1/2

162

20

153.20

90

40

26

13

168

20

159.20

95

40

27

13  1/2

174

20

165.21

95

40

28

14

181

20

171.22

95

40

29

14  1/2

187

20

177.23

95

40


■LDS216B尺寸

LDS216B

实际齿数

有效齿数

OD

D

PD

dm

A

PDF图纸

DXF图纸

节距P=50.8mm

齿厚B=15.80mm
滚子直径∅=15.875mm

15

7  1/2

135

16

124.90

92

45

请咨询

请咨询

17

8  1/2

151

20

140.62

100

45

18

9

159

20

148.53

100

45

19

9  1/2

167

20

156.45

100

45

20

10

176

20

164.39

100

45

21

10  1/2

184

20

172.35

100

45

22

11

192

20

180.31

100

45

23

11  1/2

200

20

188.24

110

45

24

12

208

20

196.28

110

45

25

12  1/2

216

20

204.27

110

45

26

13

224

20

212.27

120

45

27

13  1/2

233

20

220.28

120

45

28

14

241

20

228.30

120

45

29

14  1/2

249

20

236.31

120

45


型号表示例


LD
 S208B
 -
 15T Q

（1）
（2）
 （3）


（1）尺寸

（2）齿数

（3）Q：齿部硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
