020 - 22197679

带A/K附件轴承滚子链

轴承滚子链的一侧或双侧带折弯板附件的形式。

应用领域

汽车生产

机械工程

港口机械

食品行业

包装行业

物流运输业

散物料业

产品手册索取



产品特点

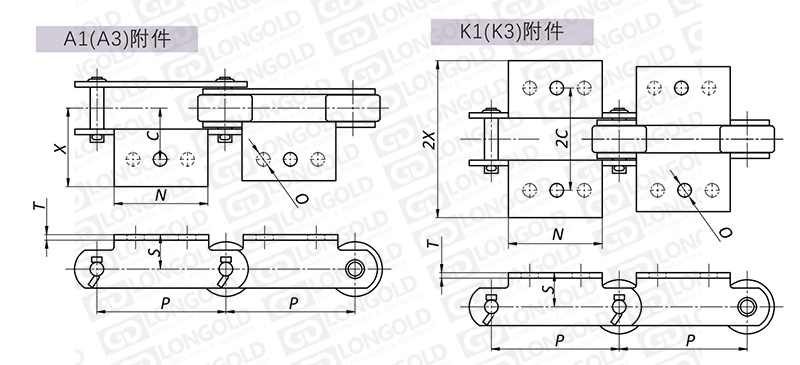

A1为单侧带折弯板附件，附件上有一个孔，A3为单侧带折弯板附件，附件上有三个孔。

K1为双侧带折弯板附件，附件上各有一个孔，A3为双侧带折弯板附件，附件上各有三个孔。

适应自动化、省力化和高速化需求，可提高生产效率。

通过附板上的孔安装所需使用的部件或对所运输的物品进行固定，具体的情况根据链条所需的工作条件决定。

根据客户需求可使用不同材质和齿数的链轮，详情请咨询隆德技术人员。

轴承滚子能提升链条整体的强度，可减少链条的震动和提升运输的速率，在加装附板后，能进一步提升运输效率。

产品广泛应用于机械工程、汽车生产、物流运输等行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



■链条本体结构尺寸表

隆德链号

轴承滚子形式

节距
P

S

C

2C

X

2X

N

T

O

螺栓
尺寸

PDF图纸

DXF图纸

BR

BF

BS

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD03075

√

√

−

75

20

30

60

46

92

55

3.2

10

M8

请咨询

请咨询

LD03100

√

√

−

100

65

LD05100

√

√

−

100

22

35

70

47

94

65

4.5

10

M8

LD05125

√

√

−

125

75

LD05150

√

√

−

150

85

LD08125

√

√

−

125

28

50

100

64

128

80

6.3

12

M10

LD08150

√

√

−

150

90

LD10100

√

−

√

100

28

50

100

67

134

70

6.3

12

M10

LD10125

√

√

√

125

80

LD10150

√

√

√

150

90

LD12200

√

√

√

200

38

60

120

79

158

120

7.9

15

M12

LD12250

√

√

√

250

170

LD17200

√

√

−

200

45

75

150

100

200

120

9.5

15

M12

LD17250

√

√

−

250

170

LD17300

√

√

−

300

220

LD26250

√

√

−

250

55

80

160

108

216

170

9.5

15

M12

LD26300

√

√

−

300

220


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 03075 BR - 1L A1



（1）
 （2）
（3） （4）



（1）链条尺寸

（2）轴承滚子形式：BR=R大滚子

（3）附件安装间隔

（4）附件种类


订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
