020 - 22197679

BS型轴承滚子大型输送链

滚子内周和套筒外周之间配置了针状滚柱，是一种将树脂制侧板包裹起来的独特结构。

应用领域

机械工程

包装行业

物流运输业

散物料业

矿产行业

产品手册索取



产品特点

滚子内周和套筒外周之间配置了针状滚柱，是一种将树脂制侧板包裹起来的独特结构。

与通用输送链的S滚子型，尺寸相同。

无追加加油条件下，磨损寿命是通用输送链DT规格的5倍。

适应自动化、省力化和高速化需求，可提高生产效率。

运行开始时会有微小的初期磨损伸长(0.02%)，此后将不再发生磨损伸长。

根据客户需求可使用不同材质和齿数的链轮，详情请咨询隆德技术人员。

轴承滚子能提升链条整体的强度，可减少链条的震动和提升运输的速率。

产品广泛应用于机械、印刷等需要高速运输的行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

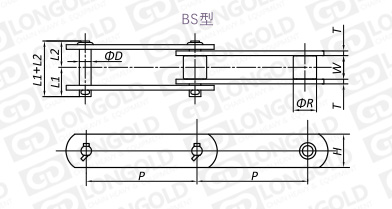

■链条本体结构尺寸表

隆德链号

节距

滚子
直径

内链
内宽

链板
宽度

链板
厚度

销轴
直径

销轴

长度

抗拉
强度

平均抗
拉强度

每米
长重

P

R

W

H

T

D

L1+L2

L1

L2

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LD10100BS

100

29

30.0

38.1

6.3

14.5

69.0

33.0

36.0

请咨询

请咨询

请咨询

LD10125BS

125

LD10150BS

150

LD12200BS

200

34.9

37.1

44.5

7.9

15.9

83.5

40.5

43

LD12250BS

250


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 10100 B S




（1）
 （2） （3）




（1）链条尺寸

（2）轴承滚子

（3）滚子形式：R=大滚子  S=小滚子



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
