产品组成包括内链板、外链板、套筒、滚子和销轴。
和常见的推窗防弯链不同,这款推窗防弯链带有大滚子,目的是降低运转时发出的噪音,并能够提供更大的推拉力。
链式推窗器的结构特点就是通过链条的垂直伸出与缩回来完成开窗与关窗的动作,推窗链条在推动窗门时,受到的是压力,推窗防弯链不会像其他链条一样发生弯曲,能一直保持挺直。
可使用A系列标准滚子链轮。
如果对链条无法充分加油,推荐使用齿尖硬化处理规格的链轮。
根据使用条件,有可能发生润滑油飞溅。敬请注意。
主要用于较大型的现代高层幕墙建筑中的双层中空玻璃幕墙窗的控制。
双推点和关闭点的应用,确保了对窗户的平稳。
|
润滑方式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

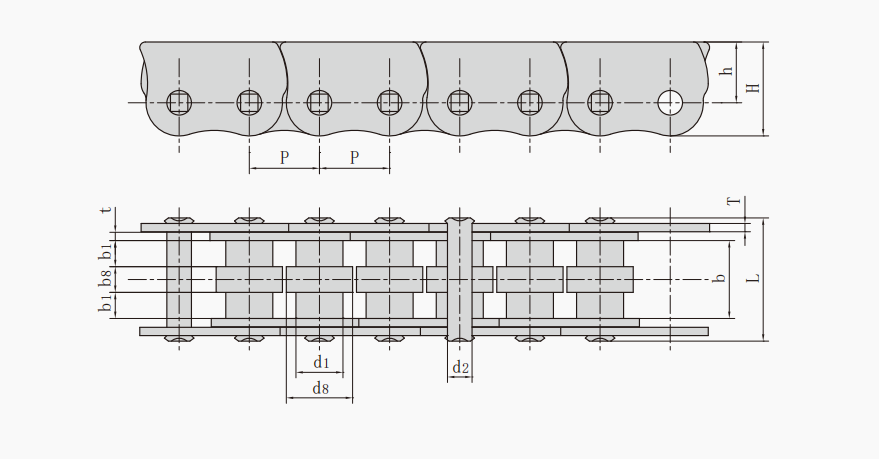

■链条本体及附件尺寸表
|
隆 德 链 号 |
节距 |
滚子 |
内节 |
销轴 |
销轴 |
链板尺寸 |
||
|
P |
d1 |
b1 |
d2 |
L |
H |
h |
t/T |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
LD08A-PWSB |
12.70 |
7.75 |
5.25 |
3.58 |
13.5 |
13.3 |
8.7 |
1.7/1.4 |
|
LD08A-PWF5SB |
12.70 |
7.75 |
3.80 |
3.58 |
13.1 |
13.3 |
8.7 |
1.7/1.4 |
型号表示例
|
LD |
08A |
- |
PWSB |
|
|
(1) |
|
(2) |
(1)链条尺寸
(2)推窗防弯链
订购方法
|
标准包装订购 |
|
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。 |
|
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。 |
|
|
|
|
|
按所需长度订购 |
|
可把链条编制成您指定的长度交货。 |
|
请把使用链条的长度换算成链条的链节数后订购。 |
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
