标准LL系列板式链连接销轴

它是板式链的关键组成部分，用于将链节连接在一起，使链条形成一个连续的传动或输送结构。在链条工作时，销轴承担着传递链条内部拉力和外部载荷的任务，将动力从一个链节传递到下一个链节。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

板式链的关键组成部分，用于将链节连接在一起。

链条工作时，销轴承担着传递链条内部拉力和外部载荷的任务，将动力从一个链节传递到下一个链节。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

在长时间运行过程中不易变形和断裂，保证稳定性和可靠性。

根据客户要求的尺寸和系列来定制。

在选择时，需要考虑安装尺寸、设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条结构详见如上图

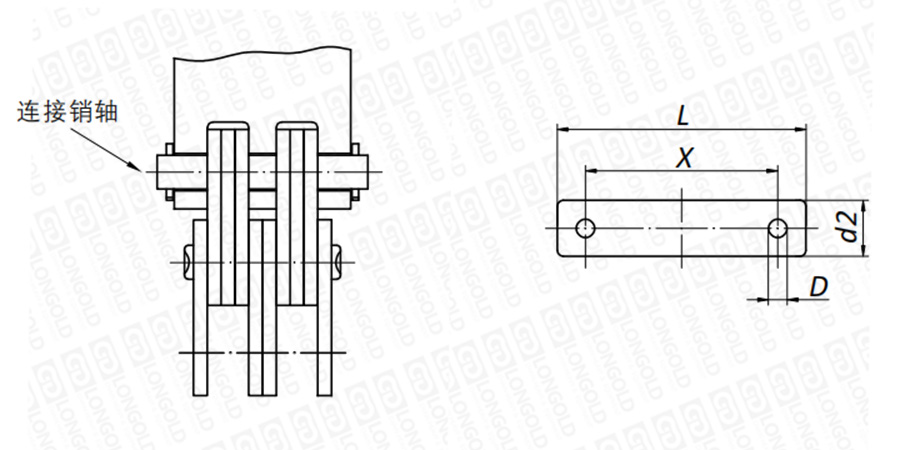

上图为标准LL系列板式链连接销轴的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆德链号

孔距

销轴长度

销轴直径

孔径

抗拉强度

PDF图纸

DXF图纸

X

min

L

max

d2

max

D

mm

mm

mm

mm

LL0822

8.10

14.50

4.45

1.60

请咨询

请咨询

请咨询

LL0844

14.50

20.90

LL0866

20.80

27.20

LL1022

8.60

15.00

5.08

1.60

LL1044

15.40

21.80

LL1066

22.10

28.50

LL1222

10.00

18.00

5.72

2.00

LL1244

17.80

25.80

LL1266

25.60

33.60

LL1622

16.50

29.30

8.28

3.20

LL1644

29.50

42.30

LL1666

42.50

55.30

LL2022

19.10

31.90

10.19

3.20

LL2044

34.10

46.90

LL2066

49.10

61.90

LL2422

26.60

42.60

14.63

4.00

LL2444

47.60

63.60

LL2466

68.60

84.60

LL2822

32.90

48.90

15.90

4.00

LL2844

58.90

74.90

LL2866

84.90

100.90

LL3222

33.00

53.00

17.81

5.00

LL3244

59.00

79.00

LL3266

85.00

105.00

LL4022

42.10

67.30

22.89

6.30

LL4044

75.30

100.50

LL4066

108.50

133.70

LL4822

52.40

77.60

29.24

6.30

LL4844

93.80

119.00

LL4866

135.20

160.40


型号表示例


LL
12
22
 -
 CP
（1）
（2）
（3）
（4）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2

（4）链接销轴


订购方法

首先确定您需要的板式链的规格，包括链条的尺寸、链板组合方式（例如2×2、4×4等）以及材质等。
连接销轴一般同链条一起售卖，不单独售卖。如确有需要，请咨询隆德技术人员。





×
