平板链

链条在K1附件小型输送链的基础上安装顶部平板，可用于快速输送载荷较大的货物。

应用领域

机械工程

包装行业

产品手册索取



产品特点

链条在K1附件小型输送链的基础上安装顶部平板。

此款链条一般进行表面发黑处理。

顶部平板与链条之间采取铆接。

适用于中小型零部件输送，适用于短距离（一般10m以下）的输送。

可高速、顺畅、静音地输送。

可使用标准A系列链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，用于输送物料。

在包装行业、食品以及机械行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

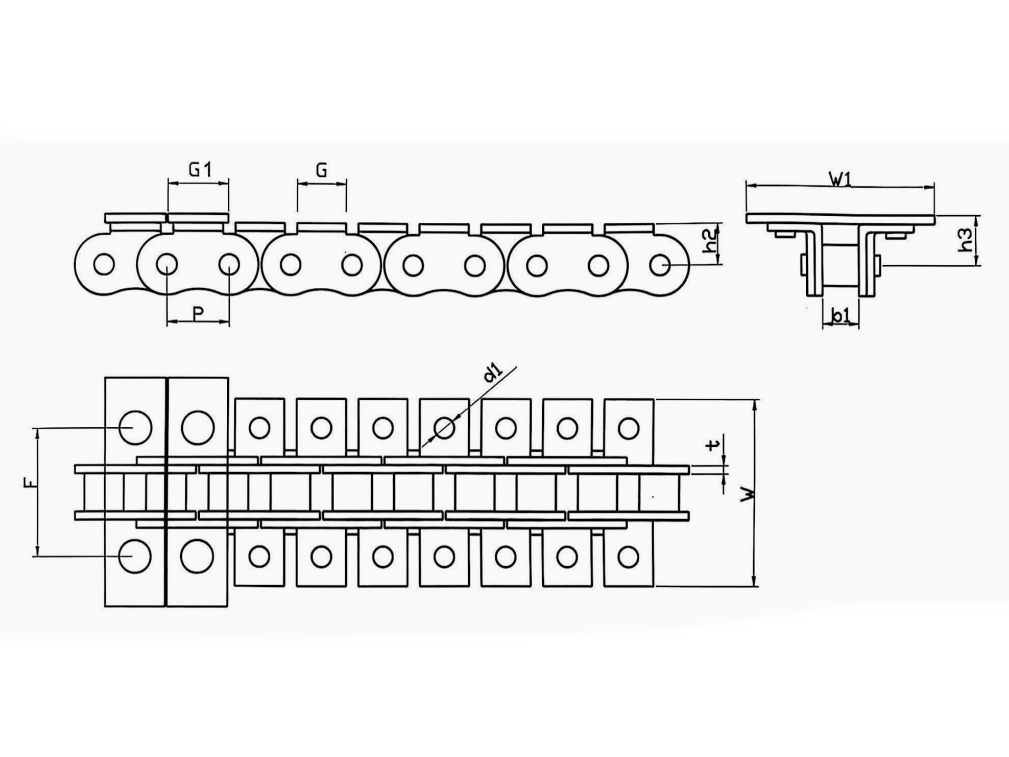

技术参数

点击图片放大



■尺寸参数表

型号

节距

滚珠直径

销轴直径

附板尺寸

厚度

P

d1
max

d2
max

G

G1

W

W1

h2

h3

dl

F

T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD08B-FT

12.7

8.51

4.45

9.5

12

36.4

55.0

8.9

10.4

4.5

25.4

1.5

LD08B-FT F1

12.7

8.51

4.45

9.5

12

36.4

50.0

8.9

10.4

4.5

25.4

1.5

LD08B-FT F2

12.7

8.51

4.45

9.5

12

36.4

40.0

8.9

10.4

4.5

25.4

1.5

LD60-FT

19.05

11.91

5.94

15.9

16

56.8

80.0

11.9

14.3

6.8

40.0

2.4

LD60-2 FT F1

19.05

11.91

5.94

15.9

33

77.0

85.5

11.9

14.3

5.5

60.88

2.4

型号表示例


LD60 FT
（1）
 (2)


（1）节距

（2）平板链

订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）长度制作。该链条一个编成中包含2个连接链节。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
