020 - 22197679

LDG2580系列中型拖链

拖链,又名电线电缆保护拖链,是一种束缚电缆、电线、空压管及油压管等,方便其转动及运动的装置,主要应用于往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用,可避免其在运动过程中出现磨损、扭曲、缠绕等现象。

产品手册索取




产品特点

LDG2580系列中型拖链的上下盖板可以打开。

由众多的单元链接组成,链接之间转动自如,可实现灵活的弯曲和伸展,短行程时为架空运行,长行程时为滑动运行。

可通过梳状板将链内空间分隔,使不同类型或规格的线缆能够分开布置,避免相互干扰和摩擦,同时也有利于线缆的整理和管理。

架空速度max:10m/s

滑行速度max:5m/s

架空加速度max:100m/s²

滑行加速度max:25m/s²

采用LDG2580系列接头进行连接,接头的连接方式有A1/A2/A3/A4四种。

具体接头型号尺寸请咨询。

除接头外,附件还包括分隔片、梳状板和导向槽。

梳状板有四种类型,型号分别为ZS103、ZS78、ZS58、ZS38。

导向槽的型号请咨询我司技术人员。

拖链的内宽需比线缆束的外径大 10%~20%,避免线缆挤压;内高需满足线缆直径,且预留至少 10% 的空间。

弯曲半径需大于线缆最小弯曲半径(如普通电缆弯曲半径通常为直径的 6~10 倍),避免线缆因过度弯曲而损坏。

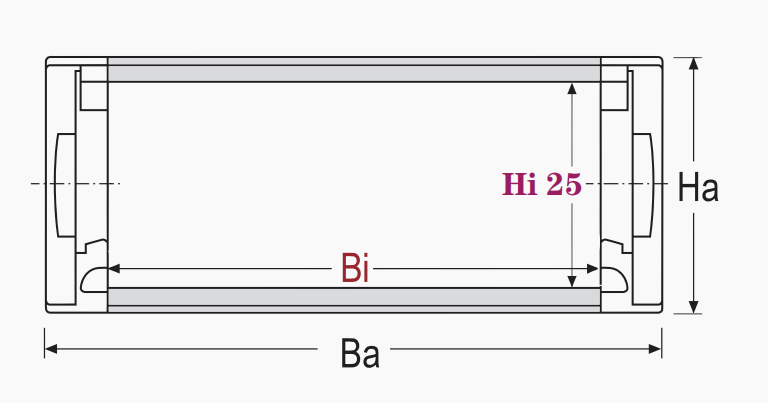

技术参数

点击图片放大



隆德链号

内宽

外宽

外高

节距

转弯半径

Bi

Ba

Ha

P

R

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDG2580038RBK

38

53

35

46

55

75

100

125

150

LDG2580057RBK

57

72

LDG2580077RBK

77

92

LDG25800103RBK

103

118

型号表示例

型号表示例



LD
G2580
038
35
BK

(1)
(2)
(3)
(4)


(1)型号

(2)内宽

(3)弯曲半径

(4)颜色


架空负载





×
