LDE3200系列中型拖链所使用接头为钢制接头。
由众多的单元链接组成,链接之间转动自如,可实现灵活的弯曲和伸展,短行程时为架空运行,长行程时为滑动运行。
可通过梳状板或分隔板将链内空间分隔,使不同类型或规格的线缆能够分开布置,避免相互干扰和摩擦,同时也有利于线缆的整理和管理。
架空速度max:10m/s
滑行速度max:5m/s
架空加速度max:100m/s²
滑行加速度max:25m/s²
采用LDE3200接头进行连接,接头的连接方式有A1/A2/A3/A4四种。
具体接头型号尺寸请咨询。
除接头外,附件还包括分隔片、梳状板和导向槽。
分隔片型号为LD32.1。
梳状板有四种类型,型号分别为ZS103、ZS78、ZS58、ZS38。
导向槽的型号请咨询我司技术人员。
拖链的内宽需比线缆束的外径大 10%~20%,避免线缆挤压;内高需满足线缆直径,且预留至少 10% 的空间。
弯曲半径需大于线缆最小弯曲半径(如普通电缆弯曲半径通常为直径的 6~10 倍),避免线缆因过度弯曲而损坏。
点击图片放大

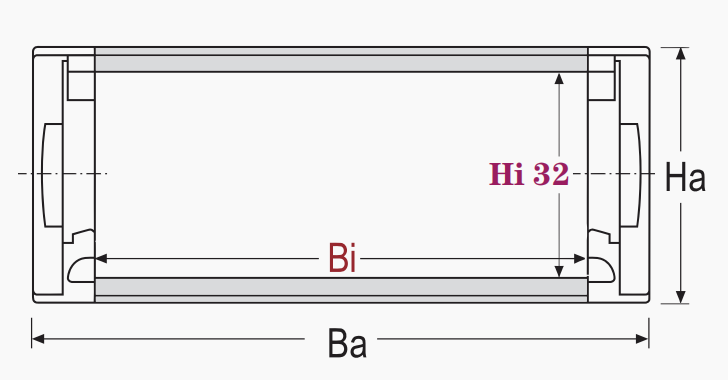

隆德链号 |
内宽 |
外宽 |
外高 |
节距 |
转弯半径 |
||||||
Bi |
Ba |
Ha |
P |
R |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
LDE3200050RBK |
50 |
68 |
50 |
56 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
LDE3200075RBK |
75 |
93 |
|||||||||
LDE3200100RBK |
100 |
118 |
|||||||||
LDE3200125RBK |
125 |
143 |
|||||||||
LDE3200150RBK |
150 |
168 |
|||||||||
LDE3200175RBK |
175 |
193 |
型号表示例
LD |
3200 |
050 |
75 |
BK |
|
(1) |
(2) |
(3) |
(4) |
(1)型号
(2)内宽
(3)弯曲半径
(4)颜色
