28B-2 工艺孔链轮

欧标双排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为双排齿，配用LD28B-2双排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

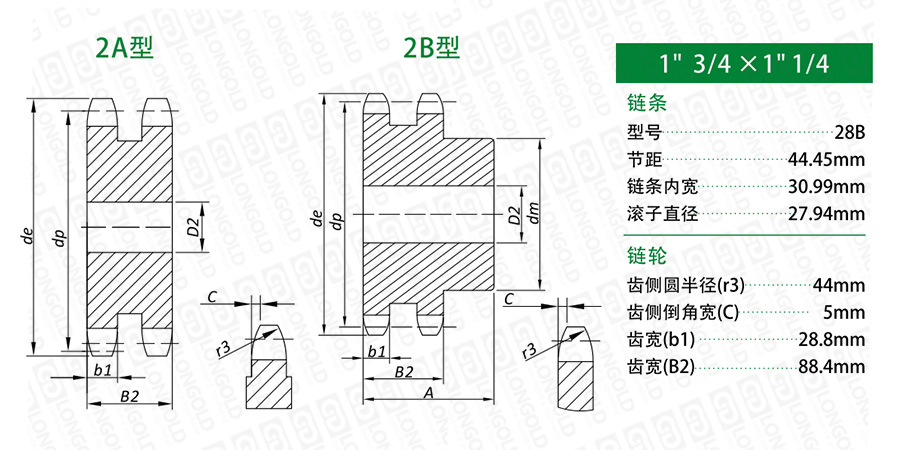

■链轮本体结构详见如上图

上图为28B-2 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸参数

齿数

外圆直径

节距圆直径

双排A型链轮型号

轴孔径

双排B型链轮型号

轴孔径

轮毂直径

轮毂长度

PDF图纸

DXF图纸

Z

de

dp

D1

D1

dm

A

mm

mm

mm

mm

mm

mm

8

132.00

116.15

LD28B-2A-8T

25.00

LD28B-2B-8T

25.00

74

120.00

请咨询

请咨询

9

148.40

129.96

LD28B-2A-9T

25.00

LD28B-2B-9T

25.00

88

120.00

10

162.30

143.85

LD28B-2A-10T

25.00

LD28B-2B-10T

25.00

100

120.00

11

176.30

157.77

LD28B-2A-11T

25.00

LD28B-2B-11T

25.00

112

120.00

12

189.50

171.74

LD28B-2A-12T

25.00

LD28B-2B-12T

25.00

125

120.00

13

204.20

185.74

LD28B-2A-13T

25.00

LD28B-2B-13T

25.00

*125

120.00

14

218.20

199.76

LD28B-2A-14T

25.00

LD28B-2B-14T

25.00

*125

120.00

15

232.30

213.79

LD28B-2A-15T

25.00

LD28B-2B-15T

25.00

*145

120.00

16

246.30

227.84

LD28B-2A-16T

30.00

LD28B-2B-16T

30.00

*160

120.00

17

260.00

241.91

LD28B-2A-17T

30.00

LD28B-2B-17T

30.00

*160

120.00

18

274.00

255.98

LD28B-2A-18T

30.00

LD28B-2B-18T

30.00

*160

120.00

19

289.00

270.06

LD28B-2A-19T

30.00

LD28B-2B-19T

30.00

*180

120.00

20

303.00

284.15

LD28B-2A-20T

30.00

LD28B-2B-20T

30.00

*180

120.00

21

317.00

298.24

LD28B-2A-21T

30.00

LD28B-2B-21T

30.00

*180

120.00

22

331.00

312.34

LD28B-2A-22T

30.00

LD28B-2B-22T

30.00

*180

120.00

23

345.00

326.44

LD28B-2A-23T

30.00

LD28B-2B-23T

30.00

*180

120.00

24

359.00

340.55

LD28B-2A-24T

30.00

LD28B-2B-24T

30.00

*180

120.00

25

373.00

354.66

LD28B-2A-25T

30.00

LD28B-2B-25T

30.00

*180

120.00

26

387.00

368.77

LD28B-2A-26T

30.00

LD28B-2B-26T

30.00

*180

120.00

27

401.40

382.88

LD28B-2A-27T

30.00

LD28B-2B-27T

30.00

*180

120.00

28

416.00

397.00

LD28B-2A-32T

30.00

LD28B-2B-32T

30.00

*180

120.00

29

430.00

411.12

LD28B-2A-33T

30.00

LD28B-2B-33T

30.00

*180

120.00

30

444.00

425.24

LD28B-2A-34T

30.00

LD28B-2B-34T

30.00

*180

120.00

31

458.00

439.37

LD28B-2A-35T

30.00

LD28B-2B-35T

30.00

*180

120.00

32

472.00

453.49

LD28B-2A-36T

30.00

LD28B-2B-36T

30.00

*180

120.00

33

486.00

467.62

LD28B-2A-37T

30.00

LD28B-2B-37T

30.00

*180

120.00

34

500.00

481.75

LD28B-2A-38T

30.00

LD28B-2B-38T

30.00

*180

120.00

35

514.00

495.88

LD28B-2A-39T

30.00

LD28B-2B-39T

30.00

*200

120.00

36

529.00

510.01

LD28B-2A-40T

30.00

LD28B-2B-40T

30.00

*200

120.00

37

543.00

524.14

LD28B-2A-41T

30.00

LD28B-2B-41T

30.00

*200

120.00

38

557.00

538.27

LD28B-2A-42T

30.00

LD28B-2B-42T

30.00

*200

120.00

39

571.00

552.40

LD28B-2A-43T

30.00

LD28B-2B-43T

30.00

*200

120.00

40

585.00

566.54

LD28B-2A-44T

30.00

LD28B-2B-44T

30.00

*200

120.00

45

656.00

637.22

LD28B-2A-45T

30.00

LD28B-2B-45T

30.00

*200

120.00

50

726.00

707.91

LD28B-2A-46T

30.00

LD28B-2B-46T

30.00

*200

120.00

57

825.00

806.89

LD28B-2A-47T

40.00

LD28B-2B-47T

30.00

*200

120.00

60

869.00

849.32

LD28B-2A-48T

40.00

LD28B-2B-48T

30.00

*200

130.00

76

1095.00

1075.60

LD28B-2A-49T

40.00

LD28B-2B-49T

30.00

*200

130.00

注：*表示轮毂为焊接。


型号表示例


LD28B
 -
 2A -
 16T Q
（1）
（2）
（3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
