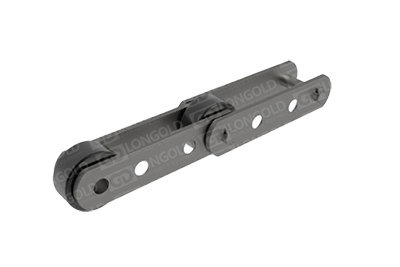

带GA2附件轴承滚子链

不同于寻常轴承滚子链，带GA2附件轴承滚子链的链板上有两个孔。

应用领域

汽车生产

机械工程

港口机械

食品行业

包装行业

物流运输业

散物料业

产品手册索取



产品特点

链条的链板上带有两个孔,且孔的形状呈现圆台形。

适合大节距长距离运输使用。

能利用链板上的孔安装额外的部件，使链条的运输效率与稳定性得以提升。

不适用常规的链轮，详情请咨询隆德技术人员。

产品广泛应用于机械工程、汽车生产、物流运输等行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

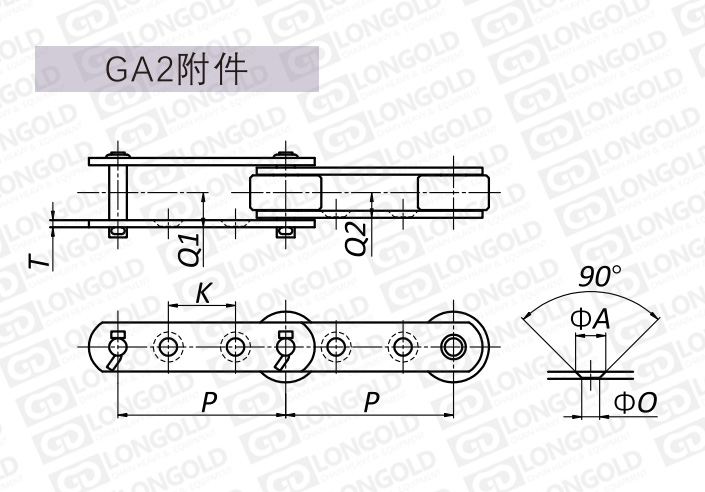

■链条附件结构尺寸表

隆德链号

轴承滚

子形式

节距
P

K

T

Q1

Q2

A

O

安装

螺栓

螺栓

尺寸

PDF图纸

DXF图纸

BR

BF

BS

外链节

内链节

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD03075

√

−

−

75.0

30.0

3.2

15.5

11.5

13.5

8.0

26.0

19.0

M6

请咨询

请咨询

LD03100

√

−

−

100.0

50.0

LD05100

√

−

−

100.0

40.0

4.5

21.0

15.5

15.0

10.0

36.0

26.0

M8

LD05125

√

√

−

125.0

50.0

LD05150

√

√

−

150.0

60.0

LD08150

√

√

−

150.0

60.0

6.3

27.0

20.0

20.0

12.0

45.0

31.0

M10

LD10100

√

√

100.0

30.0

6.3

28.5

21.5

20.0

12.0

49.0

35.0

M10

LD10125

√

−

√

125.0

40.0

LD10150

√

−

√

150.0

60.0

LD12200

√

√

√

200.0

80.0

7.9

35.5

26.5

26.0

15.0

63.0

45.0

M12

LD12250

√

√

√

250.0

125.0

LD17200

√

√

−

200.0

70.0

9.5

45.5

35.0

26.0

15.0

81.0

61.0

M12

LD17250

√

√

−

250.0

110.0

LD17300

√

√

−

300.0

150.0

LD26300

√

√

−

300.0

140.0

9.5

48.5

38.0

26.0

15.0

88.0

67.0

M12

LD26450

√

√

−

450.0

220.0

LD36450

√

√

−

450.0

220.0

12.7

60.0

46.0

32.0

19.0

105.0

75.0

M16

LD36600

√

√

−

600.0

300.0

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 03075 BR - 1L GA2



（1）
 （2）
（3） （4）



（1）链条尺寸

（2）轴承滚子形式：BR=R大滚子

（3）附件安装间隔

（4）附件种类


订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
