圆柱齿条

圆柱齿条是一种特殊形状的齿条，齿条呈圆柱体形状，在圆柱的侧面上加工有均匀分布的齿，由于其圆柱形状，可以在有限的空间内实现直线运动和旋转运动的转换，特别适用于空间受限的场合。

应用领域

机械工程

产品手册索取



产品特点

一对啮合齿轮的传动比(i)为基准圆直径的反比例。也和齿数，转速成正比例。

基准圆直径：d

齿数：Z

转速：n(rpm)

转速 i = dB / dA =ZB / ZA=nB / nA


压力角也就是齿倾角。

标准压力角为20°。

也有14.5°的压力角，但因为强度较不高，所以不怎么使用。


模数是表示齿轮的齿形状大小的数值。

只有当两个齿轮的模数和压力角相同时才能进行啮合传动。

模数 m = 基准圆直径（PCD）/ 齿数（Z）

齿间距P=圆周率×模数=πm

径节制DP=m×25.4

齿数就是齿轮有多少个齿的意思，Z表示齿数。如图为15齿的齿轮。


齿高就是齿顶到齿底到尺寸，通常用h表示。齿顶高(ha)=m

齿底高(hf)=1.25m

齿厚就是齿的厚度，通常用S表示。齿厚(S)=πm/2

技术参数

点击图片放大



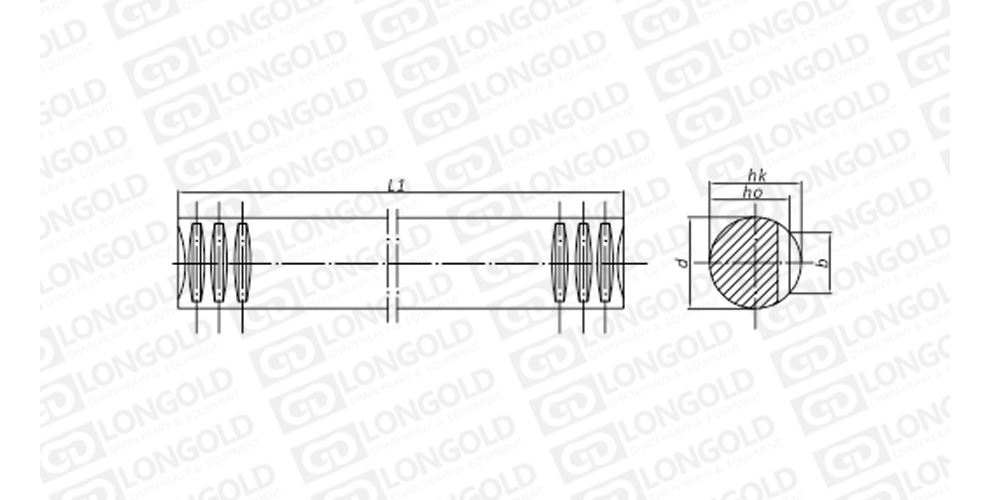

■产品本体结构详见如上图

上图为圆柱齿条的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

模数Z

L1

d

b

hk

ho

参考重量

mm

mm

mm

mm

mm

kg

1

251.3

15

7.5

15

14.0

0.3

499.5

15

7.5

15

14.0

0.7

999.0

15

7.5

15

14.0

1.4

1.5

249.8

17

9.6

17

15.5

0.4

499.5

17

9.6

17

15.5

0.8

999

17

9.6

17

15.5

1.7

2

251.3

20

12.0

20

18.0

0.6

502.7

20

12.0

20

18.0

1.1

999.0

20

12.0

20

18.0

2.2

2.5

251.3

25

15.0

25

22.5

0.9

502.7

25

15.0

25

22.5

1.8

997.5

25

15.0

25

22.5

3.6

3

254.5

30

18.0

30

27.0

1.3

499.5

30

18.0

30

27.0

2.5

999.0

30

18.0

30

27.0

5.1

4

251.3

40

24.0

40

36.0

2.3

502.6

40

24.0

40

36.0

4.5

1005.3

40

24.0

40

36.0

9.1

5

251.3

50

30.0

50

45.0

3.8

502.6

50

30.0

50

45.0

7.1

1005.3

50

30.0

50

45.0

14.3

型号表示例


CR - M1 -
 		251.3
（1）
（2）
（3）


（1）圆柱齿条

（2）模数

（3）长度


齿条的安装和连接

齿条安装说明

1.为了可以更顺利的安装拼接使用齿条，标准齿条的两端端面将会加工为半齿齿底，以方便跟下一支齿条的端面半齿齿底连接成一个全齿，齿条通过续接来限延使用。

2.齿条安装时在齿廓角上预钻安装孔，组装时同样需要钻孔，安装螺丝需要通过扭力扳手和桌面锁紧，用12.9扭矩固定内六角螺丝。

3.对于0.5M的齿条，必须使用定位销。如果使用于高负载的配对齿时，建议检查负载下的连接反应。


齿条快捷安装方法

1.用螺丝紧固定齿条位置。

2.用反扣齿规辅助安装续接齿条。

3.调整好后检验齿条的平行度及各齿条之间的平行度，同时要检验齿的直线度。

4.在验完后，根据预紧力将齿条紧固，用强度12.9扭矩紧固螺丝，再安装定位销。


齿条打表安装方法

1.用螺丝预紧固定齿条位置。

2.将圆棒放入齿条的任意齿中，用弓形千分尺测量齿条底部至圆棒最高贴距离为安装参考值。

3.将圆棒放入齿条与续接齿条的连接齿中，以参照参考值为基准，测量齿条底部至圆棒最高贴距，通过前后调整，达到我们设定参考值。

4.调整好后检验齿条的平行度及各齿条之间的平行度，同时要检验齿的直线度。

5.在检验完后，根据预紧力将齿条紧固，用强度篇12.9扭矩紧固螺丝，再安装定位销。





×
