FV系列带附板特殊输送链

FV系列带附板特殊输送链，是在FV系列输送链的链板侧加装附件，扩大了FV系列输送链的用途和应用范围。FV系列特殊附板输送链可以根据要求加装附件。

应用领域

食品行业

包装行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

FV系列带附板特殊输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子。

链条节距为非常用规格，装配类似A1/A2和K1/K2的附件，用于物料的输送。

滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。

根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。

不同规格的链条承载的物品种类不同。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



■链条本体结构详见如上图

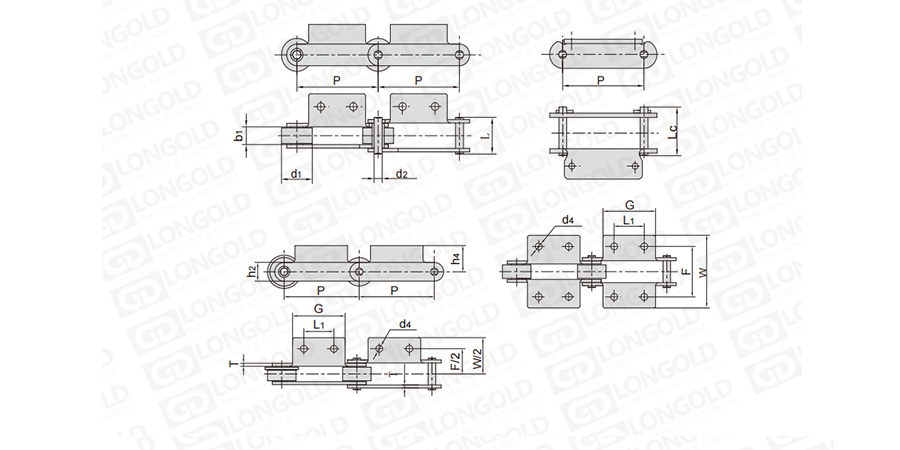

上图为FV系列带附板特殊输送链带附件的结构图。

带附件结构图表示带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链号

节距

滚子

直径

内节

内宽

销轴

直径

销轴长度

附件尺寸

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

Lc

max

P

L1

G

F

W

h4

h2

d4

T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDFV40R-P40-1LA2.02

40

32

18

10

10

40.0

40

17

30

60

90.0

20

25

6.4

3

请咨询

请咨询

LDFV63S-P100-1LA2F4

100

26

22

12

46

50.0

100

30

50

86

106.0

20

30

10.0

4

LDFV90R-P85-1LA2F1

85

50

25

14

52

56.5

85

40

60

80

109.2

40

35

9.5

5

LDFV90R-P100-1LA2F1

100

50

25

14

52

56.5

100

40

60

80

109.2

40

35

9.5

5

LDFV112F1R-P100-1LA1

100

55

30

16

71

76.5

100

△

50

120

164.0

50

40

15.0

8

LDFV112F1R-P80-1LA1

80

55

30

16

71

76.5

80

△

50

120

164.0

50

40

15.0

8

LDFV112F14R-P125-1LA2

125

55

30

16

63

67.5

125

40

65

100

130.0

40

40

11.0

6

LDFV180F21R-P160-1LA2

160

80

45

20

-

90.0

160

50

80

140

180.0

40

50

14.0

8

LDFV250R-P250-1LK2F8

250

80

55

26

-

107.5

250

80

120

140

191.0

50

60

14.0

8

△附板带一个孔

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 FV63
S
 -
 P100
 -
 1LA2F4

（1）
(2)
(3)
(4)


（1）M系列链条型号

（2）滚子形式：R=大滚子 S=小滚子 B=套筒链 F=带法兰边滚子

（3）链条节距

（4）附件种类


订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
