M系列带加长销输送链

在大节距链条单侧销轴或者双侧销轴的延长形式。根据客户需求定制不同节数带附件的情况，也可根据客户需求定制非标加长销附件。

应用领域

汽车生产

机械工程

食品行业

物流运输业

印刷行业

医疗行业

产品手册索取



产品特点

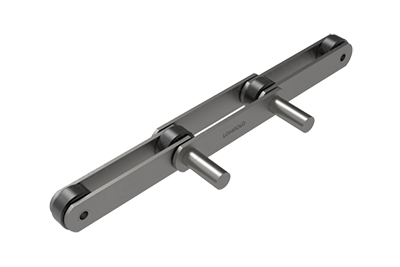

M系列加长销输送链，是由M系列输送链衍生而来的。其链条结构包括：内外链板、套筒、滚子、销轴和加长销。

链条节距为非常用规格，且链条销轴部分延长，延长的销轴部分作为附件，用于物料的输送。

滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。

根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。

不同规格的链条承载的物品种类不同。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

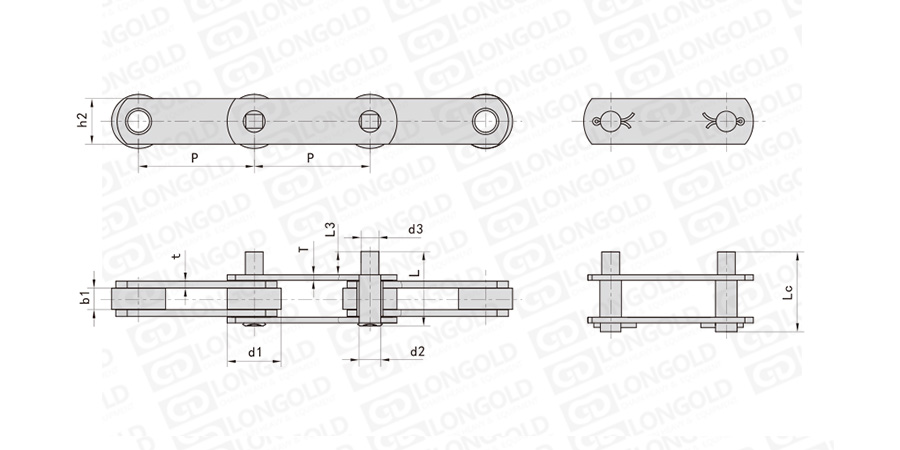

■链条本体结构详见如上图

上图为M系列带加长销输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

加长销尺寸

销轴长度

内链板高度

链板厚度

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

d3

max

L3

L

max

Lc

max

h2

max

t/T

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDCM18F7-D3-P75

75.0

25.0

11.50

5.72

12.00

30.0

56.6

58.9

20

3.0

请咨询

请咨询

LDCM20D1F1.02-P80

80.0

25.0

16.00

6.00

6.00

25.5

54.7

57.2

18

2.5

LDCM75-D3-P100

100.0

38.0

18.95

9.53

11.00

38.0

76.2

80.5

26

4.0

LDCM20-D1F2.02-P80

80.0

25.0

16.00

6.00

6.00

27.8

57.0

59.5

18

2.5

LDCM35F1-P35

35.0

20.0

16.00

7.00

10.00

30.0

59.0

61.9

18

2.5

LDCM35F7-D1-P35

35.0

20.0

16.00

8.00

10.00

25.0

56.0

-

18

3.0

LDCM100F11-P101.6-D3

101.6

47.5

19.00

19.00

15.70

20.0

66.3

71.5

40

6.0/5.0

LDCM100-P152.4-D3

152.4

47.5

19.00

19.00

18.25

84.8

127.5

132.7

40

5.0/4.0

LDCM100-P203.2-D3

203.2

47.5

19.00

19.00

18.25

84.8

127.5

132.7

40

5.0/4.0

LDCM160F58-D1.04-P125

125.0

70.0

34.00

18.00

18.00

71.6

104.0

-

52

8.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 M75
 -
 D3
 -
 P100

（1）
（2）
（3）


（1）M系列链条型号

（2）附件形式

（3）链条节距



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
