M系列带附板输送链II

M系列带附板输送链，是在M系列输送链的两侧链板加装附件，扩大了M系列输送链的用途和应用范围。M系列带附板输送链II可以加装K4附件。

应用领域

物流运输业

印刷行业

散物料业

矿产行业

农业机械

产品手册索取



产品特点

M系列带附板输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子和附板。

链条节距为非常用规格，装配类似K2/K4的附件，用于物料的输送。

滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。

根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。

不同规格的链条承载的物品种类不同。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

■链条本体结构详见如上图

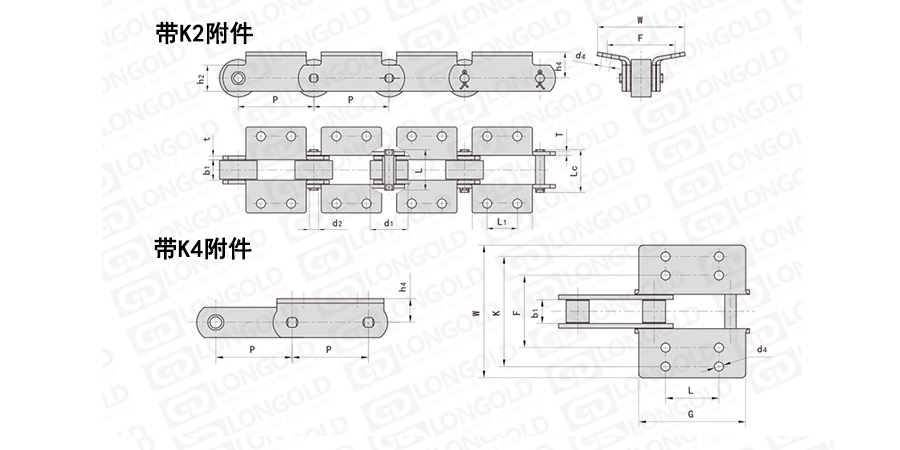

上图为M系列带附板输送链II带K2附件和K4附件的结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

■K2

隆德链号

节距

滚子

直径

内节

内宽

销轴

直径

销轴长度

内链板

高度

链板

厚度

附件尺寸

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

L1

G

F

W

h4

d4

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDM80F6-P100-R-K2

100

50

27.0

12

55.0

58.5

35

5

40

80

90

115

35

12

请咨询

请咨询

LDM112F4-P120-R-K2

200

60

38.5

15

71.7

75.6

40

5

120

180

110

142

46

14


■K4

隆德链号

P

b1

h4

F

K

W

L

G

d4

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDM112-P100-S-K4

100

32

31.5

96

146

176

70

140

12

请咨询

请咨询


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 M80
 F6
 -
 P100
 -
 R
K2

（1）
 （2）
（3）
（4）
（5）


（1）M系列链条型号

（2）链条特殊规格

（3）链条节距

（4）滚子形式：R=大滚子  S=小滚子  B=套筒链   F=带法兰边滚子

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
