M系列带附板输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子和附板。
链条节距为非常用规格，装配类似A1/A2和K2/K4的附件，用于物料的输送。
滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。
根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。
不同规格的链条承载的物品种类不同。
可以有效、稳定的进行输送。
根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。
产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

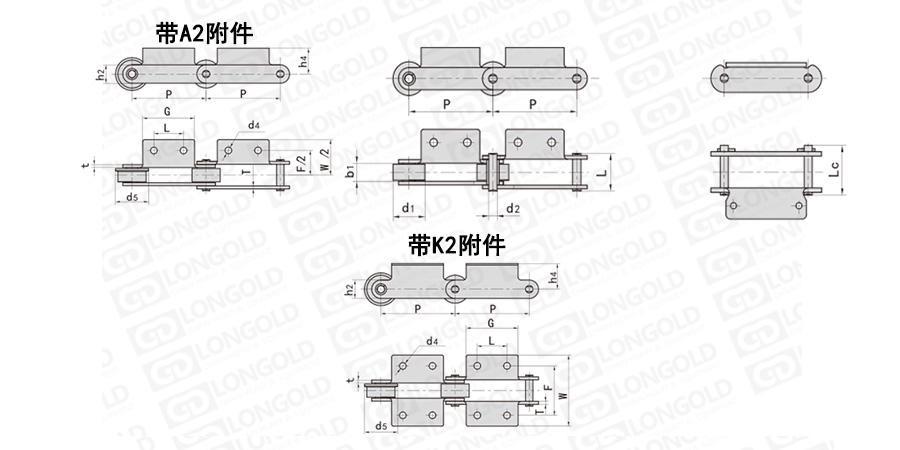

■链条本体结构详见如上图
上图为M系列带附板输送链IV带A2附件和K2附件的结构图。
带附件结构图表示每一节带附件的情况。
可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。
■本体及附件尺寸表
|
隆德链号 |
节距 |
滚子 直径 |
内节 内宽 |
销轴 直径 |
销轴 长度 |
附件尺寸 |
抗拉强度 |
平均抗拉强度 |
本体链条约重 |
PDF图纸 |
DXF图纸 |
||||||||||
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
P |
L |
G |
F |
W |
h4 |
h2 |
d4 |
t/T |
d5 |
Q min |
Q0 |
q |
|||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
|||
|
LDM75F1-P100-R |
100.0 |
38.0 |
18.9 |
9.53 |
38.4 |
42.7 |
100.0 |
40.0 |
70.0 |
64.00 |
112.0 |
24.4 |
26.0 |
9.0 |
3.5 |
- |
75.0/17045 |
83.0 |
4.0 |
请咨询 |
请咨询 |
|
LDM75F3-P100-R |
100.0 |
28.5 |
23.9 |
11.10 |
46.3 |
50.3 |
100.0 |
50.0 |
70.0 |
75.70 |
96.7 |
35 |
26.0 |
9.7 |
4.0 |
- |
75.0/17045 |
83.0 |
4.5 |
||
|
LDM75F4-P100-R |
100.0 |
38.0 |
18.9 |
9.53 |
40.4 |
44.7 |
100.0 |
40.0 |
70.0 |
90.00 |
112.4 |
24.9 |
26.0 |
8.5 |
4.0 |
- |
75.0/17045 |
83.0 |
4.6 |
||
|
LDM75F1-P100-R |
100.0 |
19.1 |
18.9 |
9.53 |
40.4 |
44.7 |
100.0 |
40.0 |
70.0 |
64.00 |
112.0 |
24.9 |
26.0 |
9.0 |
4.0 |
- |
75.0/17045 |
75.0 |
3.4 |
||
|
LDM112F3-P200-F |
200.0 |
60.0 |
37.0 |
16.00 |
69.0 |
74.0 |
200.0 |
90.0 |
120.0 |
102.00 |
137.5 |
40 |
45.0 |
11.0 |
6.0 |
75 |
112.0/25200 |
123.2 |
11.0 |
||
|
*LDM160F2-P100-B |
100.0 |
25.0 |
37.0 |
18.00 |
73.3 |
83.0 |
100.0 |
△ |
110.0 |
125.00 |
155.0 |
45 |
50.0 |
17.0 |
7.0 |
- |
222.0/49940 |
244.2 |
11.4 |
||
|
LDM80F1-P160-F-A2 |
160.0 |
50.0 |
29.0 |
12.00 |
65.0 |
- |
160.0 |
60.0 |
95.0 |
94.00 |
124.0 |
27.5 |
35.0 |
9.0 |
5.0 |
60 |
80.0/18000 |
88.0 |
7.5 |
||
|
LDM112F18.04-P100-R-A2 |
100.0 |
60.0 |
31.0 |
15.00 |
64.0 |
73.0 |
100.0 |
30.0 |
60.0 |
100.00 |
130.0 |
33 |
36.0 |
9.0 |
6.0 |
- |
112.0/25200 |
123.2 |
11.8 |
||
|
LDM112F38-P100-R-A2 |
100.0 |
60.0 |
32.0 |
15.00 |
64.5 |
69.0 |
100.0 |
35.0 |
70.0 |
110.00 |
160.0 |
40 |
40.0 |
14.0 |
6.0 |
- |
112.0/25200 |
123.2 |
12.7 |
||
|
LDM112F9-P180-F-A2 |
180.0 |
50.0 |
32.0 |
15.00 |
64.5 |
69.0 |
180.0 |
100.0 |
130.0 |
110.00 |
160.0 |
40 |
40.0 |
14.0 |
6.0 |
60 |
160.0/35993 |
176.0 |
10.3 |
||
|
LDM112F21-P315-F-A2 |
315.0 |
60.0 |
32.0 |
15.00 |
65.0 |
70.0 |
315.0 |
160.0 |
200.0 |
110.00 |
160.0 |
40 |
40.0 |
14.0 |
6.0 |
70 |
112.0/25200 |
123.2 |
8.5 |
||
|
LDM160F1.02-P152.4-R-A2 |
152.4 |
66.7 |
25.4 |
26.90 |
58.0 |
68.0 |
152.4 |
38.0 |
64.0 |
120.00 |
154.0 |
30 |
50.0 |
10.5 |
7.1/5.1 |
- |
160.0/35993 |
176.0 |
12.6 |
||
|
LDM160F7-P200-F-A2 |
200.0 |
70.0 |
37.0 |
18.00 |
85.0 |
- |
200.0 |
85.0 |
115.0 |
124.00 |
170.0 |
45 |
51.0 |
14.0 |
7.0 |
85 |
181.8/40905 |
200.0 |
15.2 |
||
|
LDM160F8-P200-F-A2 |
200.0 |
70.0 |
37.0 |
18.00 |
85.0 |
- |
200.0 |
80.0 |
115.0 |
124.00 |
170.0 |
45 |
51.0 |
12.0 |
7.0 |
85 |
181.8/40905 |
200.0 |
15.2 |
||
|
LDM160F8-P200-F-A2 |
200.0 |
70.0 |
37.0 |
18.00 |
85.0 |
- |
200.0 |
80.0 |
115.0 |
124.00 |
170.0 |
45 |
51.0 |
12.0 |
7.0 |
85 |
181.8/40905 |
200.0 |
15.2 |
||
|
LDM224F6-P160-R-A2 |
160.0 |
85.0 |
42.0 |
21.00 |
87.5 |
92.5 |
160.0 |
80.0 |
125.0 |
136.00 |
182.0 |
62 |
72.0 |
17.0 |
8.0 |
- |
224.0/50909 |
246.5 |
27.6 |
||
|
LDM224F29-P200-F-A2 |
200.0 |
85.0 |
43.0 |
21.00 |
85.0 |
91.0 |
200.0 |
50.0 |
100.0 |
170.00 |
200.0 |
45 |
60.0 |
13.0 |
8.0 |
100 |
224.0/50909 |
246.0 |
21.6 |
||
|
LDM315F22-P400-F-A2 |
400.0 |
100.0 |
56.0 |
25.00 |
109.8 |
115.3 |
400.0 |
200.0 |
250.0 |
160.00 |
207.6 |
70 |
70.0 |
18.0 |
10.0 |
120 |
315.0/70815 |
346.5 |
26.6 |
||
|
LDM450F26-P400-F-A2 |
400.0 |
100.0 |
56.0 |
30.00 |
111.0 |
118.0 |
400.0 |
200.0 |
250.0 |
160.00 |
207.6 |
70 |
75.0 |
18.0 |
10.0 |
119 |
315.0/70815 |
346.5 |
27.6 |
||
|
LDM80F1-P100-R-K1 |
100.0 |
50.0 |
28.0 |
12.00 |
55.0 |
58.5 |
100.0 |
△ |
30.0 |
96.00 |
138.0 |
35 |
35.0 |
11.0 |
5.0 |
- |
80.0/18000 |
88.0 |
9.1 |
||
|
*LDM80F5-P100-B-K1 |
100.0 |
18.0 |
28.0 |
12.00 |
55.0 |
58.5 |
100.0 |
△ |
60.0 |
100.00 |
156.0 |
23.2 |
35.0 |
13.0×17.0 |
5.0 |
- |
80.0/18000 |
88.0 |
5.5 |
||
|
LDM112F16-P125-R-K1 |
125.0 |
60.0 |
32.0 |
15.00 |
68.5 |
73.0 |
125.0 |
△ |
72.0 |
120.00 |
184.0 |
39 |
40.0 |
13.0 |
7.0 |
- |
112.0/25200 |
123.2 |
13.0 |
||
|
LDM160F3-P101.6-R-K1F1 |
101.6 |
66.7 |
26.0 |
26.90 |
58.0 |
78.5 |
101.6 |
△ |
56.0 |
175.00 |
204.0 |
38 |
51.0 |
11.0 |
7.1/5.1 |
- |
156.0/35093 |
171.6 |
17.4 |
||
|
*LDM80F1-P100-B-K2 |
100.0 |
18.0 |
28.0 |
12.00 |
55.0 |
58.5 |
100.0 |
70.0 |
100.0 |
96.00 |
130.0 |
35 |
35.0 |
11.0 |
5.0 |
- |
80.0/18000 |
88.0 |
5.9 |
||
|
LDM80F43-P200-R-K2 |
200.0 |
50.0 |
28.0 |
12.00 |
55.0 |
59.0 |
200.0 |
80.0 |
120.0 |
96.00 |
130.0 |
35 |
35.0 |
11.0 |
5.0 |
- |
80.0/18000 |
88.0 |
7.9 |
||
|
LDM112F5-P100-R-K2 |
100.0 |
36.0 |
37.0 |
16.00 |
69.0 |
74.0 |
100.0 |
35.0 |
65.0 |
98.50 |
140.0 |
40 |
40.0 |
14.0 |
6.0 |
- |
112.0/25200 |
123.2 |
8.3 |
||
|
*LDM112F2-P100-B-K2 |
100.0 |
21.0 |
32.0 |
15.00 |
64.5 |
69.0 |
100.0 |
30.0 |
60.0 |
100.00 |
130.0 |
30 |
40.0 |
9.0 |
6.0 |
- |
112.0/25200 |
123.2 |
7.5 |
||
|
LDM112F1-P125-S-K2 |
125.0 |
30.0 |
32.0 |
16.00 |
64.5 |
69.0 |
125.0 |
80.0 |
110.0 |
85.80 |
115.8 |
35 |
40.0 |
13.0 |
6.0 |
- |
112.0/25200 |
123.2 |
7.4 |
||
|
LDM160F1-P100-R-K2 |
100.0 |
36.0 |
36.0 |
18.00 |
76.0 |
80.0 |
100.0 |
40.0 |
80.0 |
124.00 |
183.0 |
35 |
40.0 |
14.0 |
7.0 |
- |
160.0/35993 |
176.0 |
10.8 |
||
|
*LDM160F1-P100-B-K2 |
100.0 |
18.0 |
36.0 |
18.00 |
76.0 |
80.0 |
100.0 |
40.0 |
80.0 |
124.00 |
283.0 |
35 |
40.0 |
14.0 |
7.0 |
- |
160.0/35993 |
176.0 |
9.7 |
||
|
LDM160F12-P100-S-K2 |
100.0 |
36.0 |
38.0 |
14.00 |
76.0 |
- |
100.0 |
30.0 |
70.0 |
100.00 |
120.0 |
35 |
40.0 |
13.0 |
5.6 |
- |
100.0/22496 |
110.0 |
9.3 |
||
|
LDM160F25-P100-B-K2 |
100.0 |
25.0 |
37.0 |
18.00 |
73.3 |
79.5 |
100.0 |
40.0 |
80.0 |
124.00 |
180.0 |
45 |
50.0 |
14.0 |
7.0 |
- |
160.0/36364 |
176.0 |
10.8 |
||
|
*LDM160F41-P100-B-K2 |
100.0 |
36.0 |
37.0 |
18.00 |
73.3 |
79.5 |
100.0 |
40.0 |
80.0 |
124.00 |
180.0 |
45 |
55.0 |
14.0 |
7.0 |
- |
160.0/35993 |
176.0 |
14.8 |
||
|
*LDM160F55-P100-B-K2 |
100.0 |
25.0 |
37.0 |
18.00 |
- |
86.0 |
100.0 |
40.0 |
80.0 |
124.00 |
200.0 |
43 |
50.0 |
14.0 |
8.0 |
- |
160.0/35993 |
176.0 |
15.0 |
||
|
LDM160F2-P200-S-K2 |
200.0 |
36.0 |
36.0 |
18.00 |
76.0 |
80.0 |
200.0 |
100.0 |
180.0 |
103.00 |
133.0 |
45 |
51.0 |
9.0 |
7.0 |
- |
160.0/36364 |
176.0 |
11.4 |
||
|
LDM224F1-P200-R-K2 |
200.0 |
85.0 |
42.0 |
21.00 |
95.0 |
- |
200.0 |
80.0 |
120.0 |
128.00 |
168.0 |
40 |
50.0 |
14.0 |
9.0 |
- |
224.0/50909 |
246.0 |
21.2 |
||
|
LDM224F42-P200-S-K2 |
200.0 |
42.0 |
44.0 |
21.00 |
- |
99.0 |
200.0 |
60.0 |
100.0 |
142.00 |
180.0 |
54 |
62.0 |
15.0 |
8.0 |
- |
224.0/50909 |
246.0 |
17.2 |
||
|
LDM315F1-P250-R-K2 |
250.0 |
50.0 |
47.0 |
25.00 |
98.9 |
105.0 |
250.0 |
60.0 |
100.0 |
127.00 |
168.0 |
57 |
82.0 |
14.0 |
10.0 |
- |
315.0/70815 |
346.5 |
20.6 |
||
△表示只有一个孔。
型号表示例
|
LD |
M80 |
|
F1 |
- |
P160 |
- |
R |
- |
A2 |
|
|
（1） |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
（1）M系列链条型号
（2）链条特殊规格
（3）链条节距
（4）滚子形式：R=大滚子 S=小滚子 B=套筒链 F=带法兰边滚子
（5）附件种类
订购方法
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
