MT系列高板输送链

以输送链为基本，安装加宽的链板和摩擦阻力较小的大滚子，可以直接在链板上装载重物的链条。

应用领域

机械工程

物流运输业

医疗行业

散物料业

矿产行业

农业机械

产品手册索取



产品特点

可制造使用了轴承滚子输送链的大滚子的高板链节输送链。

如果带轴承大滚了，则能够获得低摩擦系数、较高滚子容许负荷，实现2个尺寸的小型化。（需要确认容许张力）

可制造带顶板的式样。

送链可以按各链条式样进行制造。

炼铁厂的厚板、型钢等的输送线、汽车装配作业线、集装箱装配作业线。

满足高效、平稳、可靠输送的需求。

可以高效、稳定地输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

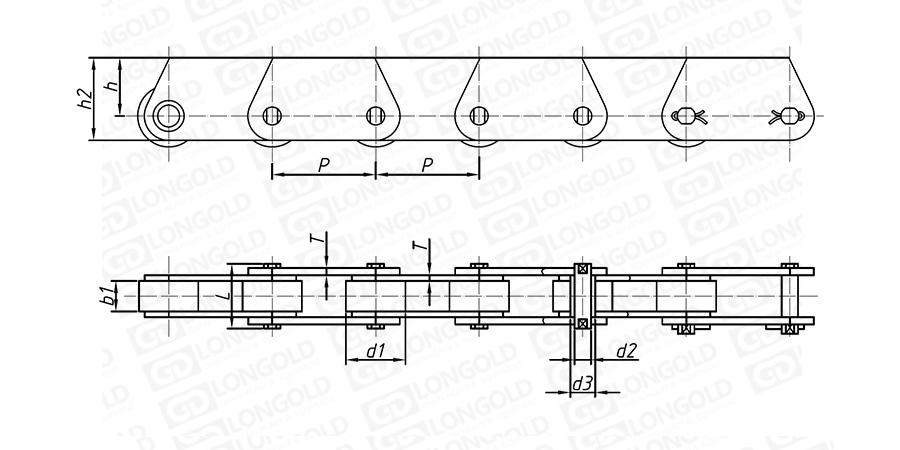

■链条本体结构详见如上图

上图为MT系列高板输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

隆德链号

节距

滚子直径

销轴直径

套筒直径

链板厚度

内节内宽

销轴长度

链板高度

PDF图纸

DXF图纸

d1

d2

d3

T

b1

L

h2

h

P

max

max

max

max

min

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDMT20

40

50

63

80

100

25

6.0

9.0

2.5

16

35

25

16.0

请咨询

请咨询

LDMT28

50

63

80

100

125

30

7.0

10.0

3.0

18

40

30

20.0

LDMT40

63

80

100

125

160

36

8.5

12.5

3.5

20

45

35

22.5

LDMT56

63

80

100

125

160

42

10.0

15.0

4.0

24

52

45

30.0

LDMT80

80

100

125

160

200

50

12.0

18.0

5.0

28

62

50

32.5

LDMT112

80

100

125

160

200

60

15.0

21.0

6.0

32

73

60

40.0

LDMT160

100

125

160

200

250

70

18.0

25.0

7.0

37

85

70

45.0

LDMT224

125

160

200

250

315

85

21.0

30.0

8.0

43

98

90

60.0

LDMT315

160

200

250

315

400

100

25.0

36.0

10.0

48

112

100

65.0

LDMT450

200

250

315

400

500

120

30.0

42.0

12.0

56

135

120

80.0

*Q表示热处理后的抗拉强度。

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 MT20
040

（1）
(2)


（1）链条系列

（2）链条节距



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
