FV系列特殊输送链

根据不同行业及工况特点，通过优化设计、合理选材、精密制造，产品具有高强度、耐磨损、高精度、耐腐蚀、耐高温等特点，满足高效、平稳、可靠输送的需求。

应用领域

食品行业

包装行业

物流运输业

散物料业

农业机械

木林加工

产品手册索取



产品特点

高强度、耐磨损、高精度、耐腐蚀、耐高温等特点。

有着广泛的应用场景，几乎可以承载任何形状的物品。

有良好的耐久力。

基本不会打滑，可正确运作。

适应各种不同的工作环境。

满足高效、平稳、可靠输送的需求。

可以高效、稳定地输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

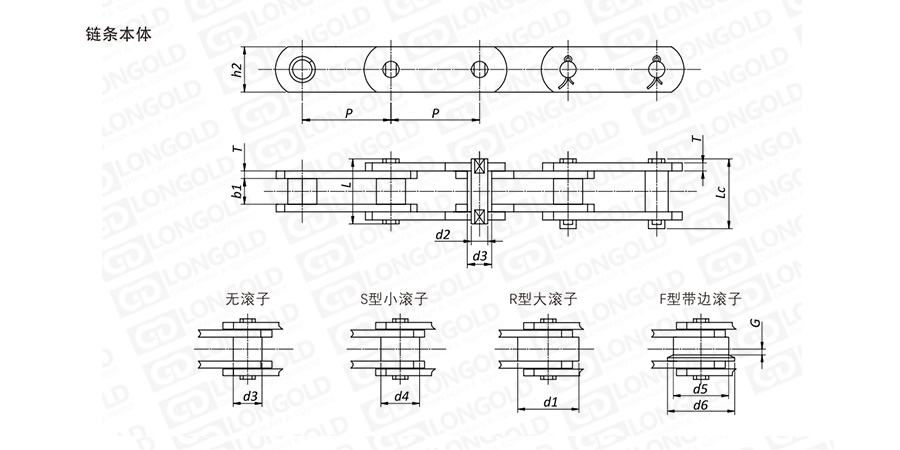

■链条本体结构详见如上图

上图为FV系列特殊输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

隆德链号

节距

滚子直径

销轴直径

销轴长度

链板高度

链板厚度

PDF图纸

DXF图纸

P

d1
ax

d3
max

d4
max

d5
max

d6
max

G

d2
max

L
max

Lc
max

h2
max

t/T
max

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDFV40F3-P63-R

63

32

-

-

-

-

-

10

38.1

41.5

45

4.0

请咨询

请咨询

LDFV63F11-P100-R

100

40

-

-

-

-

-

14

37.0

-

30

4.0

LDFV63F12-P125-R

125

40

-

-

-

-

-

10

44.5

48.0

30

4.0

LDFV90-P50-B

50

-

20

-

-

-

-

14

52.0

56.4

35

5.0

LDFV90F9-P100-B

100

-

20

-

-

-

-

14

60.2

64.6

35

6.0/8.0

LDFV90F10-P100-B

100

-

20

-

-

-

-

14

60.2

64.6

40

6.0/8.0

LDFV112-P63-S

63

-

-

32

-

- 

-

16

63.0

67.5

40

6.0

LDFV140-P80-B

80

-

26

-

-

-

-

18

67.0

72.5

45

6.0

LDFV140F1-P125-R

125

65

-

-

-

-

-

18

67.0

71.5

45

6.0

LDFV140F27-P125-F

125

-

-

-

80

93.5

9.5

18

68.4

73.0

45

6.4

LDFV180-P150-B

150

-

30

-

-

- 

- 

20

85.5

92.0

50

8.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 FV63
F12
 -
 P125
 -
 R

（1）
（2）
（3）
（4）


（1）链条系列

（2）链条规格

（3）节距

（4）滚子形式：S=小滚子   R=大滚子   B=套筒链   F=带法兰边滚子



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
