M系列标准输送链 销轴铆头后焊接加固规格

链条在销轴铆头后采用焊接加固的形式，通过焊接的方式，可以使链条的安全性更高，同时也可以提供链条的整体强度及安全系数。

应用领域

食品行业

包装行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

销轴铆头后采用焊接加固的形式，使链条的安全性更高。

有良好的耐久力。

基本不会打滑，可正确运作。

适用强度较高的输送环境。

可以高效、稳定地输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

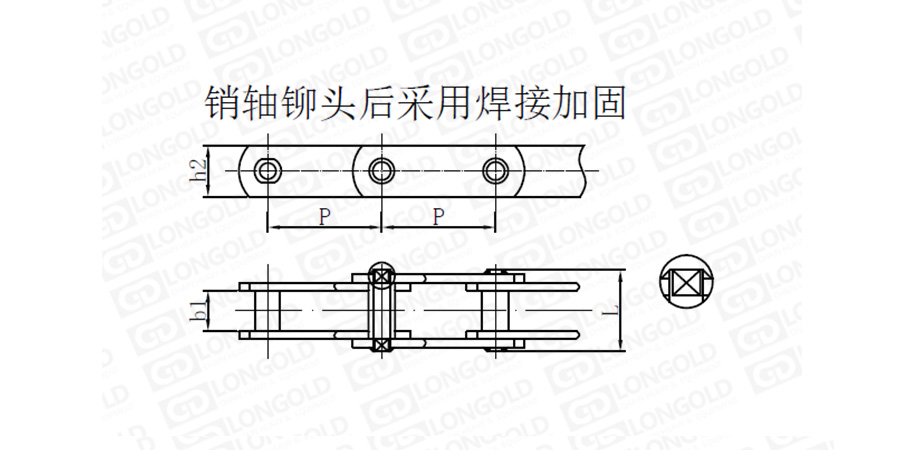

■链条本体结构详见如上图

上图为销轴铆头后采用焊接加固规格M系列标准输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

隆德链号

节距

套筒直径

内节内宽

销轴直径

销轴长度

链板高度

链板厚度

平均拉

伸载荷

PDF图纸

DXF图纸

P

d4

b1

d2

L

h2

T

Q

max.

min.

max.

max.

max.

max.

min.

mm

mm

mm

mm

mm

mm

mm

kN/LB

LDM20

*40、50、63、80、100、125、160

9

16

6

35

19

2.5

25

请咨询

请咨询

LDM28

*50、63、80、100、125、160、200

10

18

7

40

21

3.0

35

LDM40

63、80、100、125、160、200、250

12.5

20

8.5

45

26

3.5

50

LDM56

*63、80、100、125、160、200、250

15

24

10

52

31

4.0

70

LDM80

80、100、125、160、200、250、315

18

28

12

62

36

5.0

100

LDM112

*80、100、125、160、200、250、315、400

21

32

15

73

41

6.0

140

LDM160

*100、125、160、200、250、315、400、500

25

37

18

85

51

7.0

200

LDM224

*125、160、200、250、315、400、500、630

30

43

21

98

62

8.0

280

LDM315

*160、200、250、315、400、500、630

36

48

25

112

72

10.0

393.7

LDM450

200、250、315、400、500、630、800

42

56

30

135

82

12.0

562.5

注：上图及上述表格中< >内的表示SS规格，没有< > 的表示所有系统通用。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 M
20
400
 -
 S

（1）
(2)
(3)
(4)


（1）M系列输送链

（2）极限拉伸载荷20KN

（3）节距

（4）S=小滚子



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

如需订购销轴铆头后采用焊接加固形式的M系列输送链，请联系隆德技术人员。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
