Z系列带附板输送链

Z系列带附板输送链，是在Z系列输送链的两侧链板加装附件，扩大了Z系列输送链的用途和应用范围。Z系列附板输送链可以根据要求加装不同形状的附件。

应用领域

机械工程

物流运输业

印刷行业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

Z系列带附板输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子和附板。

链条节距为非常用规格，装配类似A1/A2或K1/K2的附件，用于物料的输送。

滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。

根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。

不同规格的链条承载的物品种类不同。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



■链条本体结构详见如上图

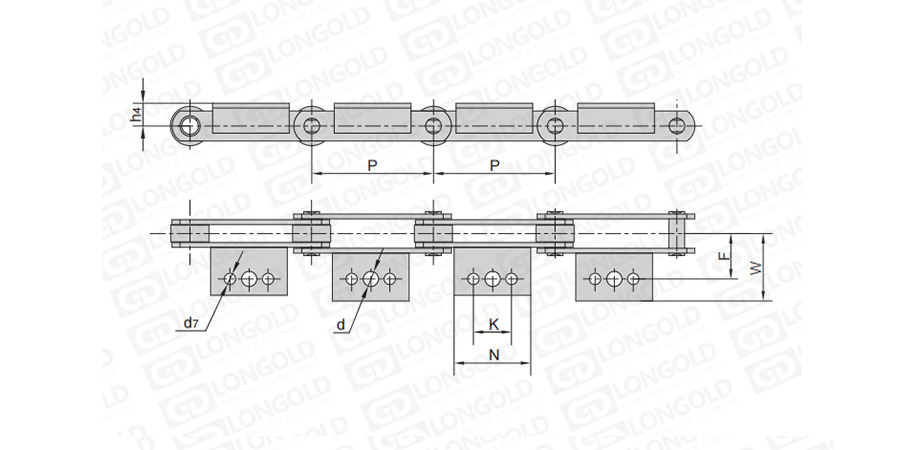

上图为Z系列带附板输送链的结构图以及带附件结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链号

P

K

N

d

d7

F

W

h4

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

LDZ40

△

50.8

-

45.0

10.7

9.3

38.1

64.5

19

请咨询

请咨询

△ ☆

63.5

22.2

43.0

56.0

△ ☆

76.2

68.0

▲

88.9

31.8

50.0

56.0

▲

101.6

64.0

55.0

▲

127.0

57.2

84.0

56.0

▲

152.4

LDZ100

△

76.2

-

30.0

14.0

10.5

44.5

65.0

32

△

88.9

▲

101.6

31.8

64.0

△ ☆

127.0

57.2

84.0

▲

152.4

114.5

△ ☆

177.8

80.0

110.0

△ ☆

203.2

LDZ160

△

101.6

-

35.0

15.5

12.3

54.0

77.0

38

△ ☆

127.0

31.7

56.0

△ ☆

152.4

57.2

84.0

△ ☆

177.8

△ ☆

203.2

100.0

130.0

△ ☆

228.6

150.0

△ ☆

254.0

135.0

170.0

LDZ300

△

152.4

38.1

70.0

17.0

14.0

73.0

100.0

51

△

177.8

△ ☆

203.2

76.2

100.0

△ ☆

254.0

90.0

152.4

△ ☆

304.8

190.0

225.0


注：

△表示附板上带1个孔，附件表示为：TA1。

☆表示附板上带2个孔，附件表示为：TA2。

▲表示附板上带3个孔，附件表示为：TA3。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 Z40
 R
 -
 P101.6
 -
 1L
 TA3

（1）
 （2）
（3）
（4）
 （5）


（1）链条尺寸

（2）滚子种类： R=大滚子

（3）链条节距

（4）附件安装间隔：每一节

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
