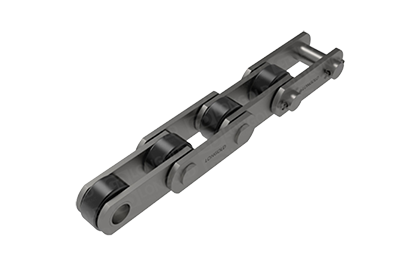

Z系列输送链-R滚子规格

这种链条是输送链的主要基本型，滚子的直径应大于链板的高度。这种链适用于中、小型卧式输送线或倾斜式输送线。

应用领域

食品行业

包装行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

滚子的直径大于链板的高度。

有良好的耐久力。

基本不会打滑，可正确运作。

适用于中小型输送。

可以高效、稳定地输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

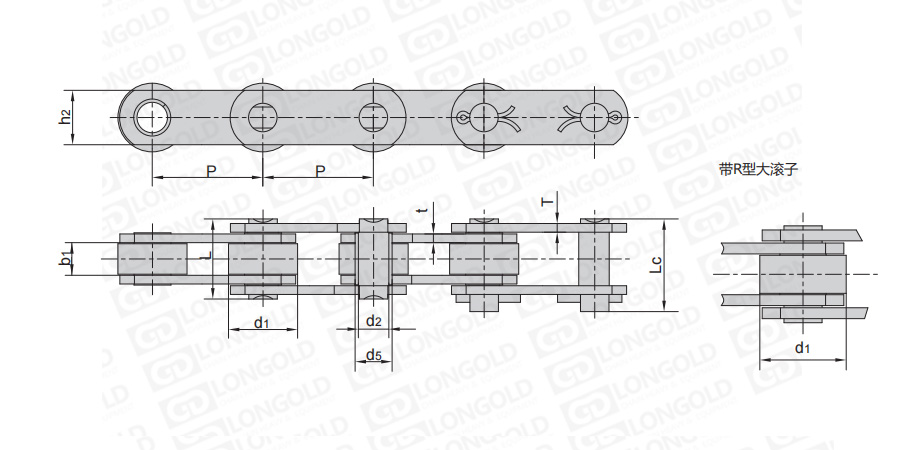

■链条本体结构详见如上图

上图为带R滚子Z系列标准输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

隆德链号

节距

滚子

直径

套筒

直径

内节

内宽

销轴

直径

链板

高度

销轴长度

链板厚度

PDF图纸

DXF图纸

p

d1
max

d5
max

b1
min

d2
max

h2
min

L
max

Lc
max

t/T
max

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDZ40

50.8

63.5

76.2

88.9

101.6

127.0

152.4

31.75

17

15

14.0

25

37

40.5

4.0

请咨询

请咨询

LDZ100

76.2

88.9

101.6

127.0

152.4

177.8

203.2

47.50

23

19

19.0

40

45

50.5

5.0/4.0

LDZ160

101.6

127.0

152.4

177.8

203.2

228.6

254.0

66.70

33

26

26.9

50

58

63.5

7.0/5.0

LDZ300

152.4

177.8

203.2

254.0

304.8

-

-

88.90

38

38

32.0

60

84

94.0

10.0/8.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 Z160 R -
 P101.6

（1）
 （2）
（3）


（1）Z系列输送链

（2）节距为101.6

（3）R=大滚子



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
