QTL同步带轮常用的材料有钢、铝合金、铸铁、黄铜等。不同材料具有不同的特性,以满足各种应用场景的需求。
轮毂部分采用锥孔设计,这种独特的结构使得安装和拆卸变得极为便捷。锥孔与轴的配合紧密,能够有效传递扭矩,同时保证了安装的精度和稳定性。
带轮的轮缘上分布着精确的齿形,这些齿与同步带完美啮合,实现高效的动力传输。齿形的设计经过严格的计算和优化,以确保传动的准确性和平稳性。
可与QTL锥套紧密配合,实现可靠的连接和精确的传动。
其传动效率可达 0.98,节能效果明显,能够有效地降低能源消耗,提高设备的能源利用率。
同步带轮传动是通过同步带内周的齿与带轮上的齿相互啮合来传递动力,工作时无滑动,具有恒定的传动比,能够确保精确的传动精度,适用于对传动精度要求较高的设备。
同步带轮的润滑方式取决于同步带轮的型号和材质,塑料、钢制和铸铁使用的润滑方式有所不同,详情请咨询隆德技术人员。
QTL同步带轮在众多行业中都有广泛的应用
机器人的关节驱动、定位系统、传送带和输送机构等方面会用到QTL同步带轮。
汽车发动机内部的一些辅助部件,如油泵、水泵、风扇等的驱动,可使用QTL同步带轮来进行传动。
轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时,本司提供附属品固定螺丝,同包装出货(可能掉落在包装袋中)。
轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时,⽆螺纹孔。
轴孔内有时可能不进⾏表⾯处理。
点击图片放大

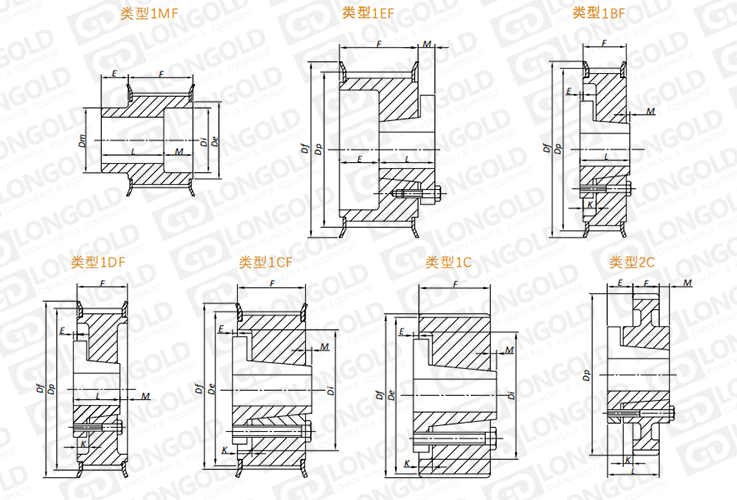

■同步带轮尺寸表格
同步带轮型号 |
类型 |
锥套 |
齿数 |
外圆 直径 |
节距圆 直径 |
挡圈 直径 |
轮毂 直径 |
Di |
E |
M |
L |
F |
K |
参考 重量 |
Dp |
De |
Df |
Dm |
|||||||||||
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
lbs |
||||
5M25-32T-F |
1MF |
- |
32 |
2.005 |
1.960 |
2 3/16 |
1 9/16 |
- |
0.50 |
- |
1.73 |
1.23 |
- |
1.12 |
5M25-34T-F |
1MF |
- |
34 |
2.130 |
2.085 |
2 9/32 |
1 11/16 |
- |
0.50 |
- |
1.73 |
1.23 |
- |
1.25 |
5M25-36T-F |
1MF |
- |
36 |
2.256 |
2.211 |
2 13/32 |
1 13/16 |
- |
0.50 |
- |
1.73 |
1.23 |
- |
1.39 |
5M25-JA38T-F |
1EF |
JA |
38 |
2.381 |
2.336 |
2 17/32 |
- |
1 11/32 |
0.67 |
0.44 |
1.00 |
1.23 |
- |
0.8 |
5M25-JA40T-F |
1EF |
JA |
40 |
2.506 |
2.461 |
2 21/32 |
- |
1 11/32 |
0.67 |
0.44 |
1.00 |
1.23 |
- |
1.06 |
5M25-JA44T-F |
1EF |
JA |
44 |
2.757 |
2.712 |
2 29/32 |
- |
1 11/32 |
0.67 |
0.44 |
1.00 |
1.23 |
- |
1.4 |
5M25-JA48T-F |
1BF |
JA |
48 |
3.008 |
2.963 |
3 3/16 |
- |
2 23/64 |
0.23 |
- |
1.00 |
1.23 |
0.67 |
1.2 |
5M25-JA52T-F |
1BF |
JA |
52 |
3.258 |
3.213 |
3 13/32 |
- |
2 5/8 |
0.23 |
- |
1.00 |
1.23 |
0.67 |
1.43 |
5M25-SH56T-F |
1DF |
SH |
56 |
3.509 |
3.464 |
3 21/32 |
- |
2 13/16 |
0.08 |
0.06 |
1.25 |
1.23 |
0.42 |
1.64 |
5M25-SH60T-F |
1DF |
SH |
60 |
3.760 |
3.715 |
3 15/16 |
- |
3 1/8 |
0.08 |
0.06 |
1.25 |
1.23 |
0.42 |
1.83 |
5M25-SH64T-F |
1DF |
SH |
64 |
4.010 |
3.965 |
4 3/16 |
- |
3 3/8 |
0.08 |
0.06 |
1.25 |
1.23 |
0.42 |
2.16 |
5M25-SDS68T-F |
1CF |
SDS |
68 |
4.261 |
4.216 |
4 13/32 |
- |
3 1/2 |
0.08 |
- |
1.31 |
1.23 |
0.48 |
2.48 |
5M25-SDS72T-F |
1CF |
SDS |
72 |
4.511 |
4.466 |
4 21/32 |
- |
3 3/4 |
0.08 |
- |
1.31 |
1.23 |
0.48 |
2.84 |
5M25-SDS80T |
1C |
SDS |
80 |
5.013 |
4.968 |
- |
- |
4 1/4 |
0.08 |
- |
1.31 |
1.23 |
0.48 |
3.61 |
5M25-SDS90T |
1C |
SDS |
90 |
5.639 |
5.594 |
- |
- |
4 7/8 |
0.08 |
- |
1.31 |
1.23 |
0.48 |
4.69 |
5M25-SDS112T |
2C |
SDS |
112 |
7.018 |
6.973 |
- |
3 1/2 |
6 |
0.08 |
- |
1.31 |
1.23 |
0.48 |
6.02 |
5M | 25 |
- |
JA |
38T |
- |
F |
- |
QTL |
|
|
(1) |
(2) |
|
(3) |
(4) |
|
(5) |
|
(6) |
|
|
(1)同步带轮系列
(2)同步带宽度
(3)衬套型号
(4)齿数
(5)带挡圈
(6)带QTL型QD孔
同步带轮的适使用案例
设备:⼯件反转转移机构
⽬的:通过同步带轮和同步带的传动动⼒,将传送带上的⼯件旋转90°并转移到下⼀道⼯序。此时,夹紧机构进⾏180°⾃转,转移时不相对于输送⽅向同时改变⼯件⽅向。
同步带轮⽤途:通过同步带轮和同步带的传动,转移⼯件的同时,还能改变⼯件放置⽅向。
订购同步带轮时的注意事项
必须确认同步带轮的材质,以及同步带轮的外圆直径、同步圆直径和齿数等参数。
请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。
