输送链用自动加油器

该加油器是通过链条的滚子将加油器本体泵的定位感应器向上推,然后启动泵开始运作,再从喷油嘴中喷吐出适量润滑油。

产品手册索取




产品特点

该加油器是通过链条的滚子将加油器本体泵的定位感应器向上推,然后启动泵开始运作,再从喷油嘴中喷吐出适量润滑油。

无需如电力等的动力能源,安装容易,通过链条的运行本体的泵执行动作,所以无需电力、空气等动力源,便于安装和维护。

可靠、稳定地加油,因为加油是与链条联动,所以能够准确地执行稳定的加油动作。

小型&价格低,与现有的输送链用加油器相比,重量低、外形紧凑且便于操作,价格也非常实惠。

本体分为本体泵、配管、喷嘴和油管。

产品广泛应用于各类链条,包括各种输送链、滚子链、倍速链及特种链条等。

可使用粘度指数为ISO VG32~100的润滑油。(注)因为含有MoS 2 (二硫化钼)等添加剂的润滑油可能会堵塞喷嘴,所以不能使用。

技术参数

点击图片放大

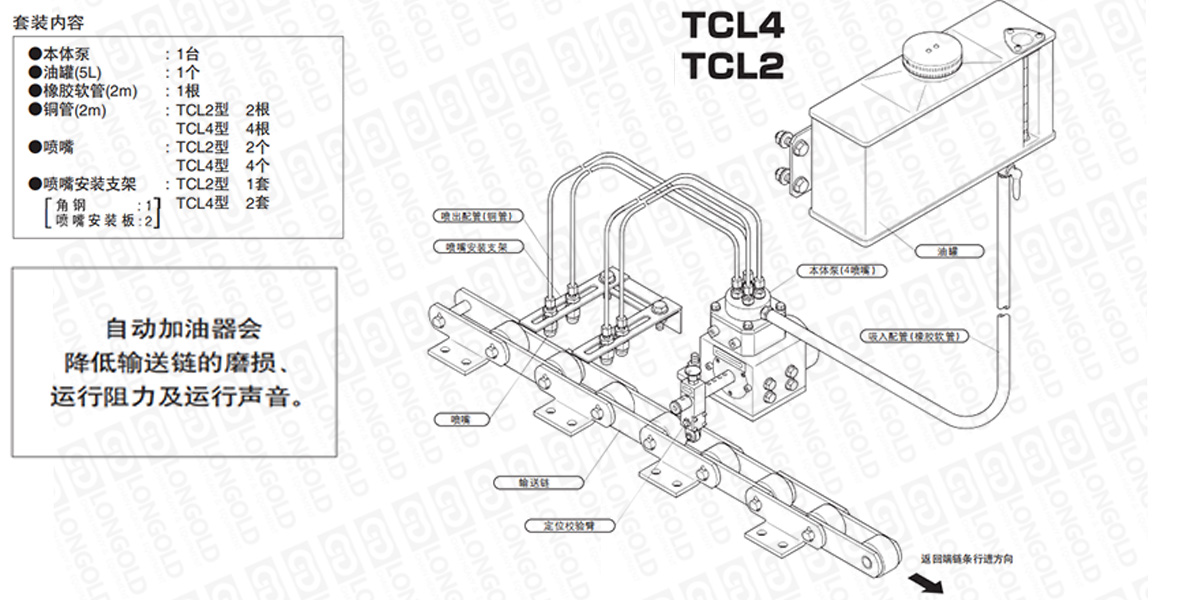

■链条本体结构及部件详见如上图

上图为耐输送链用自动加油器本体以及部件的结构图。

可根据客户的需求定制,详细请咨询隆德技术人员


■可使用链条节距和链条速度

链条节距mm

链条速度m/min

PDF图纸

DXF图纸

5

10

15

20

25

30

75

×

×

×

×

×

请咨询

请咨询

100

※S

×

×

×

150

※S

200

※S

250600

注:1.※S表示只有S滚子可以使用,表示可使用,×表示不可使用。

2.仅限LDF03S滚子型,从链条内宽和定位校验销的配合上无法使用。

■本体泵

种类

LDCL4-R       LDCL4-L

LDCL2-R      LDCL2-L

PDF图纸

DXF图纸

4 喷嘴

2喷嘴

喷出量

0.05cc/ 毎次发射/ 每个喷嘴

请咨询

请咨询

可运行次数

max. 3 /

吐出压力

0.196Pa {2kg/cm2}

颜色

奶油色

重量

5.3kg

配件

安装螵栓(M10 x 35L) 螺母2

■配管

配管

喷出配管

吸入配管

PDF图纸

DXF图纸

材质

铜管

橡胶软管、黑色

请咨询

请咨询

管径

外径φ5

外径φ16

内径φ3

内径φ8.5

长度

2000mm

2000mm

■油罐

容量

5L

PDF图纸

DXF图纸

过滤器

内有50个网眼

请咨询

请咨询

涂饰颜色

深绿色

重量

5.3kg

配件

安装螺栓(M10×30L)螺母4

部件种类

可根据客户要求设定安装部件。关于部件种类,请咨询隆德技术人员

型号表示例·订购方法

型号表示例



LD
CL

4
-
R

(1)

(2)

(3


(1)输送链加油器型号

(2)喷嘴数: 2=2喷嘴 4=4喷嘴

(3)链条行走方向:R:从定位校验臂端看右方向   L:从定位校验臂端看左方向



订购方法



按要求订购

根据客户的要求订购,详情咨询隆德技术人员




×
