在销轴和套筒之间采用了滚针轴承，将节距拉伸缩小到极限的高精度定位用输送链条。
链板进行镀镍处理。
适用于需要精确定位或间歇运行等工况的输送。
不能使用标准链轮，倍速链专用链轮详情请咨询隆德技术人员。
产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、冶金行业、电子设备行业。
|
润滑方式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

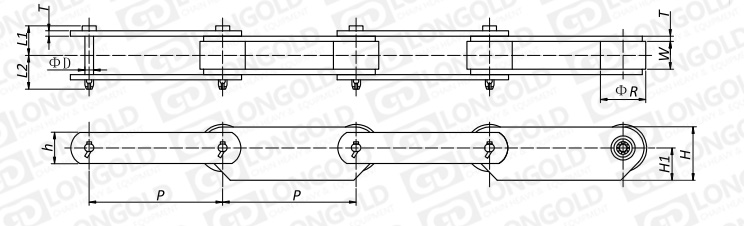

■链条本体尺寸表
|
隆德链号 |
节距 |
滚子 |
内节 |
链板 宽度 |
链板 |
销轴 |
销轴 长度 |
最大容 许张力 |
滚子容 许负荷 |
约重 |
|||
|
p |
R |
W |
h |
H |
H1 |
T |
D |
L1 |
L2 |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/kgf |
kN/kgf |
kg/m |
|
|
LD03075R-NB |
75.0 |
31.8 |
16.1 |
22.0 |
35.0 |
20.0 |
3.2 |
8.0 |
18.0 |
20.0 |
|||
|
LD05100R-NB |
100.0 |
40.0 |
22.0 |
32.0 |
47.0 |
26.0 |
4.5 |
11.3 |
25.0 |
28.5 |
|||
|
LD10150R-NB |
150.0 |
50.8 |
30.0 |
38.1 |
61.0 |
35.0 |
6.3 |
14.5 |
33.0 |
36.0 |
|||
|
LD12200R-NB |
200.0 |
65.0 |
37.1 |
44.5 |
71.0 |
40.0 |
7.9 |
15.9 |
40.5 |
43.0 |
|||
|
LD17200R-NB |
200.0 |
80.0 |
51.4 |
50.8 |
85.0 |
51.0 |
9.5 |
19.1 |
51.5 |
58.0 |
|||
|
LD26250R-NB |
250.0 |
100.0 |
57.2 |
63.5 |
105.0 |
64.0 |
9.5 |
22.2 |
55.5 |
61.0 |
|||
|
LD36300R-NB |
300.0 |
125.0 |
66.7 |
76.2 |
125.0 |
75.0 |
12.7 |
25.4 |
68.0 |
78.0 |
|||
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。
关于附件种类，请咨询隆德技术人员。
型号表示例
|
LD |
03075 |
R |
- |
NB |
|
|
|
|
|
|
（1） |
(2) |
|
(3) |
|
|
|
|
（1）链条尺寸
（2）滚子形式：R=大滚子 S=小滚子
（3）链条形式：滚针套筒输送链
订购方法
标准包装订购
一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
