带加长销大滚子输送链

带加长销大滚子输送链属于单侧销轴的延长形式。根据客户需求定制不同节数带附件的情况，也可定制加长销的尺寸以及加长销的形式。

应用领域

汽车生产

机械工程

港口机械

食品行业

公共环卫

物流运输业

印刷行业

产品手册索取



产品特点

单侧销轴延长带附件的形式。

除我司型谱所录产品之外，也可根据客户需求定制非标加长销尺寸，以及定制附件安装间隔。

专门用于运输炼铁厂里的厚板型钢等的输送链条。

在包装、汽车等行业都有广泛使用。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。

产品广泛应用于炼钢厂的厚板型钢的输送线。

在汽车装配线、集装箱装配作业线等都有应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

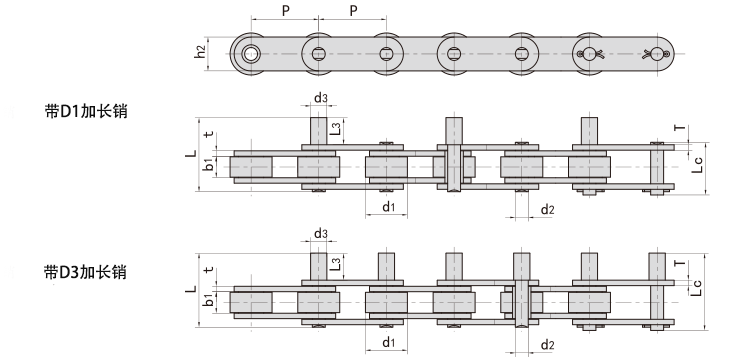

■链条本体及附件尺寸表

隆德链号

节距

滚子

内节

销轴尺寸

链板尺寸

抗拉
强度

平均抗
拉强度

每米
长重

P

d1

max

b1

min

d2

max

d3

max

L3

L

max

Lc

max

h2

max

t/T

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LDCP50.8F24-D3

50.8

25.4

11.68

5.72

12.0

27.55

49.3

52.0

17.8

1.85

请咨询

请咨询

请咨询

LDCP50.8F34-D1

50.8

30.5

14.50

10.00

14.8

27.00

61.2

64.1

25.0

4.00

LDCP54.75-D1

54.75

28.0

15.25

11.25

11.25

38.10

76.4

80.4

25.5

4.80

*LDCP60F11-D3

60.0

12.0

11.50

5.30

10.0

45.00

66.9

69.7

20.0

2.03

LDCP63F20-D3

63.0

11.91

12.57

5.94

5.94

40.00

66.7

69.5

20.0

3.00

LDCP63.5F31-D3

63.5

39.70

21.0

12.00

M10

24.00

75.3

-

32.0

6.00

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LDC
 -
 P50.8
F24 -
 D3





（1）
（2）
（3）




（1）链条节距

（2）链条规格

（3）附件安装规格：D1=隔节带附件，D3=节节带附件



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
