带特殊附板F滚子输送链

此种输送链是由双节距链条衍生而来的，链条节距为非常用规格，通过装备特殊附件使链条满足特定的工作需求

应用领域

汽车生产

机械工程

轮胎行业

起重设备与叉车

港口机械

食品行业

糖果行业

烘焙行业

产品手册索取



产品特点

链条节距为非标规格，需要安装特定的附件，以用于物料的输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

可简单防止横移偏心。

适用于苛刻的使用方式，一般的板式输送机。

使用K附件时,请注意安装部分和滚子的法兰部会有接触。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。


产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及机械行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

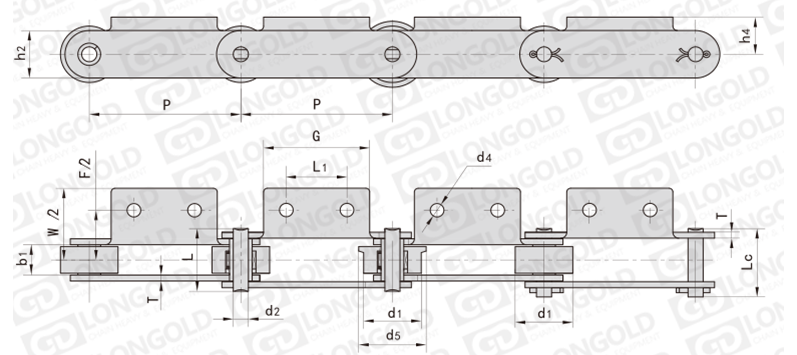

■F型滚子本体尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

抗拉
强度

平均抗
拉强度

每米
长重

P

d1

max

b1

min

d2

max

L

max

Lc

max

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LDM56F4-P100-F-A2

100.0

38.0

20.5

10.0

42.3

46.1

请咨询

请咨询

请咨询

LDM56F7-P100-F-A2

100.0

38.0

17.0

10.0

38.8

42.6

LDM56F9-P100-F-A2

100.0

38.0

20.5

10.0

46.3

50.1

LDM56F24-P100-F-A2

100.0

50.0

20.5

10.0

46.3

50.1

LDM315F47-P250-F-A2

250.0

90.0

52.0

25.0

-

102.0

LDM630-P400-F-A2

400.0

140.0

65.0

36.0

-

152.0

LD-P100-F-A2

100.0

50.0

29.9

13.9

60.0

-

LD-P100F4-F-A2

100.0

40.0

22.0

11.3

-

53.5

LD-P160-F-A2

160.0

50.0

29.9

13.9

60.0

-

LD-P200F28-F-A2

200.0

65.0

37.1

16.0

77.5

85.5

LD-P200F31-F-A2

200.0

80.0

37.1

16.0

77.5

85.5

LD-P200F178-F-A2

200.0

90.0

46.0

26.0

-

97.0

LD-P200F188-F-A2

200.0

80.0

48.0

18.0

-

96.2

LD-P250F173-F-A2

250.0

100.0

52.0

25.0

-

109.0

LD-P300-F-A2

300.0

80.0

45.0

23.8

95.5

103.0

LD-P350-F-A2

350.0

80.0

45.0

23.8

95.5

103.0

LD-P400F1-F-A2

400.0

80.0

45.0

23.8

95.5

103.0


■F型滚子附件尺寸表

隆德链号

L1

G

F

W

h4

h2

d4

T

d5

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDM56F4-P100-F-A2

40.0

70.0

68.5

98.5

25.0

25.0

9.0

4.0

44.5

请咨询

请咨询

LDM56F7-P100-F-A2

40.0

70.0

71.5

92.0

55.0

25.0

6.5

4.0

45.0

LDM56F9-P100-F-A2

40.0

70.0

67.5

96.6

25.0

32.0

9.0

5.0

44.5

LDM56F24-P100-F-A2

50.0

90.0

88.0

117.0

41.0

32.0

10.0

5.0

60.0

LDM315F47-P250-F-A2

100.0

210.0

160.0

194.0

70.0

70.0

19.0

8.0

110.0

LDM630-P400-F-A2

190.0

250.0

230.0

300.0

90.0

103.0

26.0

14.0

175.0

LD-P100-F-A2

40.0

65.0

98.0

128.0

35.0

40.0

10.0

4.0

65.0

LD-P100F4-F-A2

40.0

65.0

70.0

94.0

22.0

32.0

10.0

4.5

50.0

LD-P160-F-A2

85.0

115.0

94.0

124.0

35.0

40.0

10.0

4.0

65.0

LD-P200F28-F-A2

80.0

120.0

120.0

158.0

63.0

44.5

12.0

8.0

80.0

LD-P200F31-F-A2

80.0

140.0

120.0

158.0

85.0

44.5

M10

8.0

100.0

LD-P200F178-F-A2

110.0

160.0

126.0

166.0

85.0

60.0

12.0

8.0

103.0

LD-P200F188-F-A2

95.0

160.0

138.0

184.0

85.0

51.0

11.0

8.0

99.0

LD-P250F173-F-A2

160.0

200.0

146.0

186.0

95.0

75.0

12.0

10.0

120.0

LD-P300-F-A2

200.0

250.0

150.0

190.0

105.0

60.0

13.0

10.0

100.0

LD-P350-F-A2

250.0

300.0

150.0

190.0

105.0

60.0

13.0

10.0

100.0

LD-P400F1-F-A2

300.0

350.0

150.0

190.0

105.0

60.0

15.0

10.0

100.0

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 -
 M56F4
P100 -
 F -
 A2



（1）
（2）
（3）
（4）


（1）链条特殊规格

（2）链条节距

（3）滚子形式：R=大滚子  S=小滚子  F=F滚子

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
