带附板输送链1-5

此种输送链是由双节距链条衍生而来的，链条节距为非常用规格，通过装备标准附件或非标附件使链条满足特定的工作需求。

应用领域

汽车生产

机械工程

港口机械

食品行业

社会设施

包装行业

物流运输业

产品手册索取



产品特点

链条节距为非标规格，需要安装特定的附件，以用于物料的输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

滚子的负荷容量大，摩擦阻力小。

适合低速、长距离的输送。

能够承载较大的荷重。

使用R型滚子，链条的的负荷容量大，运转的摩擦阻力小。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及机械行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

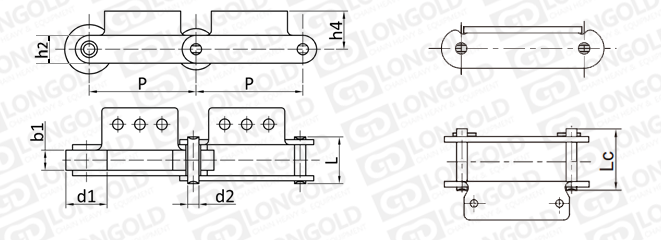

■本体尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

抗拉

强度

平均抗

拉强度

每米

长重

P

d1 max

b1 min

d2 max

L max

Lc max

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LD-P62.5F1-R-A3

62.5

48.0

25.0

14.0

53.4

57.5

请咨询

请咨询

请咨询

LD-P68.25F1-R-A3

68.25

30.0

15.0

14.0

40.3

44.7

LD-P75F6-R-A3

75.0

16.0

16.0

8.0

-

41.0

LD-P75F23-R-A3

75.0

28.0

24.4

11.1

-

61.5

LD-P76.2F1-R-A3

76.2

31.75

15.0

14.2

-

44.2

LD-P76.2F14-R-A3

76.2

38.1

25.4

11.1

-

56.5

LD-P76.2F43-R-A3

76.2

31.7

15.88

7.94

33.1

36.2


■附件尺寸表

隆德链号

P

L1

G

F

W

h4

h2

d4

t/T

d5

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD-P58F2-R-A2

58.0

26.0

44.0

66.8

84.0

19.1

21.0

6.6

4.15/3.10

-

请咨询

请咨询

LD-P60F16-R-A2

60.0

26.0

44.0

66.8

84.0

19.1

21.0

6.6

4.15/3.10

-

LD-P68.25F1-R-A2

68.3

40.0

70.0

54.0

84.0

21.5

27.0

8.4

4.5

-

LD-P75F8-R-A2

75.0

30.0

55.0

60.0

92.0

20.0

22.0

10.0

3.0

-

LD-P75F27-R-A2

75.0

35.0

60.0

70.0

110.9

22.0

32.0

10.0

4.50/4.00

-

LD-P75F57-R-A2

75.0

30.0

55.0

66.0

98.0

19.58

22.0

10.0

3.2

-

LD-P75F63-R-A2

75.0

25.0

55.5

71.2

94.0

22.0

32.0

M8

4.0

-

LD-P75F6-R-A2

75.0

30.0

55.0

60.0

92.0

20.0

22.0

10.0

3.2

-

LD-P75F23-R-A2

75.0

40.0

60.0

88.0

118.0

37.0

30.0

9.0

6.0

-

LD-P76.2F1-R-A2

76.2

31.0

58.0

75.4

107.0

21.25

29.0

10.5

4.5

-

LD-P76.2F43-R-A2

76.2

25.4

56.0

70.0

98.0

18.0

25.4

8.5

3.2

-


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 -
 P58
F2 -
 R -
 A2



（1）
(2)
(3)
(4)


（1）链条节距

（2）链条特殊规格

（3）滚子形式：R=大滚子  S=小滚子  F=F滚子

（4）附件种类



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
