带附板输送链2-4

此种输送链是由双节距链条衍生而来的，链条节距为非常用规格，通过装备标准附件或非标附件使链条满足特定的工作需求。

应用领域

汽车生产

机械工程

港口机械

食品行业

包装行业

物流运输业

产品手册索取



产品特点

链条节距为非标规格，需要安装特定的附件，以用于物料的输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

可简单防止横移偏心。

适用于苛刻的使用方式，一般的板式输送机。

使用K附件时,请注意安装部分和滚子的法兰部会有接触。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。

一般运用在直线运输且运输速度较快、运输距离较长的场合。

在汽车制造行业、食品以及机械行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



■本体尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

抗拉

强度

平均抗

拉强度

每米

长重

P

d1

max

b1

min

d2

max

L

max

Lc

max

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LD-P80F63-F-A2

80.0

30.0

20.0

11.0

47.9

52.0

请咨询

请咨询

请咨询

LD-P90F5-F-A2

90.0

31.8

16.1

8.0

-

41.0

LD-P95F1-R-A2

95.0

30.0

23.0

10.0

45.5

49.5

LD-P100F1-F-A2

100.0

50.0

29.9

14.0

-

61.0

LD-P100F12-F-A2

100.0

45.0

37.0

12.0

64.0

67.0

LD-P100F16-F-A2

100.0

31.8

16.1

8.0

34.8

35.5

LD-P100F33-F-A2

100.0

40.0

27.0

11.3

-

64.8

LD-P100-F41-F-A2

100.0

45.0

25.4

12.7

-

63.8

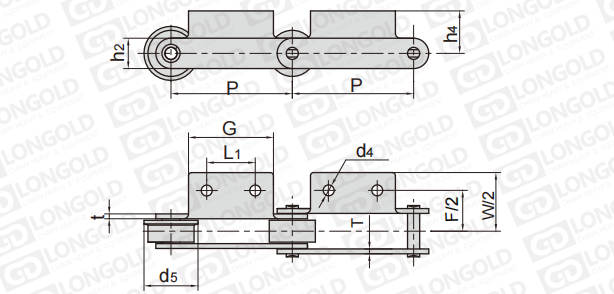

■附件尺寸表

隆德链号

P

L1

G

F

W

h4

h2

d4

t/T

d5

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD-P80F63-F-A2

80.0

40.0

70.2

62.4

92.4

22.95

27.1

8.5

5.60/4.15

40.0

请咨询

请咨询

LD-P90F5-F-A2

90.0

40.0

65.0

60.0

92.0

20.0

22.0

10.0

3.2

42.0

LD-P95F1-R-A2

95.0

40.0

65.0

66.4

96.4

22.5

25.0

8.5

4.0

40.0

LD-P100F1-F-A2

100.0

40.0

65.0

98.0

128.0

35.0

40.0

10.0

4.0

65.0

LD-P100F12-F-A2

100.0

60.0

90.0

98.0

128.0

34.0

40.0

11.5

5.0

64.0

LD-P100F16-F-A2

100.0

40.0

65.0

60.0

92.0

20.0

22.0

10.0

3.2

42.0

LD-P100F33-F-A2

100.0

40.0

65.0

78.3

102.3

24.3

32.0

10.0

6.0

50.0

LD-P100-F41-F-A2

100.0

40.0

70.0

80.0

126.0

25.0

31.8

12.0

6.3

60.0



附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 -
 P80
F63 -
 F -
 A2



（1）
(2)
(3)
(4)


（1）链条节距

（2）链条特殊规格

（3）滚子形式：R=大滚子  S=小滚子  F=F滚子

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
