带附板输送链3-2

此种输送链是由双节距链条衍生而来的，链条节距为非常用规格，通过装备标准附件或非标附件使链条满足特定的工作需求。

应用领域

汽车生产

机械工程

港口机械

食品行业

包装行业

物流运输业

产品手册索取



产品特点

链条节距为非标规格，需要安装特定的附件，以用于物料的输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

滚子的负荷容量大，摩擦阻力小。

适合低速、长距离的输送。

能够承载较大的荷重。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及机械行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

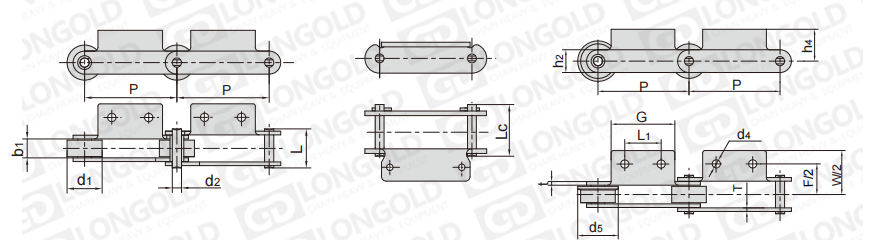

■本体尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

抗拉

强度

平均抗

拉强度

每米

长重

P

d1

max

b1

min

d2

max

L

max

Lc

max

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LD-P100F101-R-A2

100.0

22.20

24.0

11.10

57.5

62.7

请咨询

请咨询

请咨询

LD-P100F175-R-A2

100.0

49.00

30.0

14.50

-

71.0

LD-P100F233-R-A2

100.0

30.00

32.0

14.00

-

72.5

LD-P100F264-R-A2

100.0

40.00

27.0

11.30

-

64.5

LD-P100F277-R-A2

100.0

45.00

21.0

21.00

-

60.0

LD-P100F148-R-A2

100.0

44.50

20.5

9.530

43.6

47.9

LD-P100F331-R-A2

100.0

28.58

20.5

10.00

42.3

46.1

*LD-P101.6F1-B-A2

101.6

25.00

55.0

16.00

-

110.0

LD-P101.6F2-R-A2F1

101.6

47.60

18.2

19.10

-

53.5

LD-P101.6F9-R-A2

101.6

31.75

15.0

14.20

-

44.2

*LD-P101.6F18-B-A2

101.6

31.75

15.0

10.00

37.0

41.0

LD-P101.6F21-R-A2

101.6

38.10

53.8

15.875

-

112.2

LD-P101.6F25-R-A2

101.6

36.50

50.8

19.05

-

112.0

LD-P101.6F30-R-A2

101.6

38.00

22.0

10.00

-

52.8

LD-P101.6F35-R-A2

101.6

66.70

25.0

25.40

61.0

66.0

LD-P101.6F40-R-A2

101.6

38.10

21.0

10.00

-

52.0

LD-P101.6F43-R-A2

101.6

50.00

16.0

16.00

49.0

53.5


■附件尺寸表

隆德链号

P

L1

G

F

W

h4

h2

d4

t/T

d5

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD-P100F101-R-A2

100.0

41.00

65.0

86.0

134.0

24.50

33.00

9.0

6.0

-

请咨询

请咨询

LD-P100F175-R-A2

100.0

40.00

70.0

100.0

128.0

28.00

38.10

M8

6.0

-

LD-P100F233-R-A2

100.0

40.00

70.0

80.0

112.0

31.00

40.00

10.5

6.0

-

LD-P100F264-R-A2

100.0

40.00

65.0

75.0

99.0

22.00

32.00

10.0

6.0

-

LD-P100F277-R-A2

100.0

40.00

80.0

70.0

110.0

31.50

35.00

13.0

6.0

-

LD-P100F148-R-A2

100.0

50.00

70.0

72.0

104.0

37.00

21.00

9.0

4.0

-

LD-P100F331-R-A2

100.0

50.00

70.0

71.5

91.5

35.00

25.00

9.0

4.0

-

*LD-P101.6F1-B-A2

101.6

40.00

65.0

70.0

94.0

22.00

38.10

10.0

5.0

-

LD-P101.6F2-R-A2F1

101.6

44.00

73.0

136.0

165.0

30.00

40.00

11.0

10.0

-

LD-P101.6F9-R-A2

101.6

31.00

65.0

75.4

107.0

21.25

29.00

10.5

4.5

-

*LD-P101.6F18-B-A2

101.6

30.00

60.0

76.0

124.0

19.00

25.00

10.5

4.0

-

LD-P101.6F21-R-A2

101.6

44.50

141.2

134.9

177.8

28.70

38.10

14.0

9.7

-

LD-P101.6F25-R-A2

101.6

44.45

152.4

140.7

171.6

41.28

44.45

13.5

9.5

-

LD-P101.6F30-R-A2

101.6

40.00

70.0

80.0

107.0

22.00

30.00

11.5

5.0

-

LD-P101.6F35-R-A2

101.6

50.00

70.0

107.0

127.0

40.00

51.00

10.0

6.0

-

LD-P101.6F40-R-A2

101.6

40.00

70.0

80.0

108.0

22.00

25.00

12.0

5.0

-

LD-P101.6F43-R-A2

101.6

32.00

56.0

80.0

112.0

20.00

40.00

9.5

6.0

-

★代表附件上没有孔

△代表附件上有一个孔


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 -
 P100
F101 -
 R -
 A2



（1）
（2）
（3）
（4）


（1）链条节距

（2）链条特殊规格

（3）滚子形式：R=大滚子  S=小滚子  F=F滚子

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
