020 - 22197679

带附板输送链3-8

此种输送链是由双节距链条衍生而来的，链条节距为非常用规格，通过装备标准附件或非标附件使链条满足特定的工作需求。

应用领域

汽车生产

机械工程

港口机械

食品行业

包装行业

物流运输业

产品手册索取



产品特点

链条节距为非标规格，需要安装特定的附件，以用于物料的输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

滚子的负荷容量大，摩擦阻力小。

适合低速、长距离的输送。

能够承载较大的荷重。

链轮的轮毂、材质与齿数根据客户需求进行定制，详情请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及机械行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

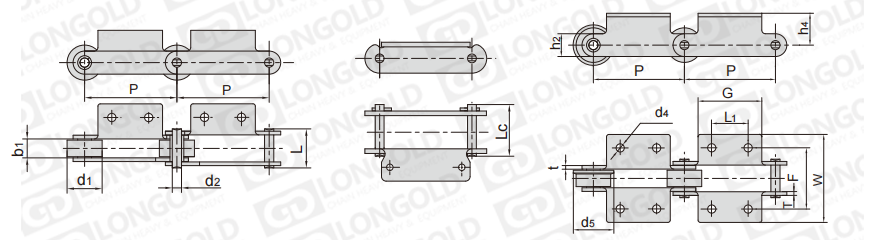

■本体尺寸表

隆德链号

节距

滚子

直径

内节

内宽

销轴

直径

销轴

长度

抗拉

强度

平均抗

拉强度

每米

长重

P

d1

max

b1

min

d2

max

L

max

Lc

max

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LD-P100F143-F-K2

100

40.0

24.0

11.3

-

53.5

请咨询

请咨询

请咨询


■附件尺寸表

隆德链号

P

L1

G

F

W

h4

h2

d4

t/T

d5

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD-P100F143-F-K2

100

40.0

65.0

70.0

100.0

35.0

32.0

11.0

4.0

50.0

请咨询

请咨询


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 -
 P100
F237 -
 R -
 A3



（1）
（2）
（3）
（4）


（1）链条节距

（2）链条特殊规格

（3）滚子形式：R=大滚子  S=小滚子  F=F滚子

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。





×
