020 - 22197679

带特殊附板输送链3-2

此种输送链节距为非常用规格，通过装备特殊附件使链条满足特定的工作需求。

应用领域

汽车生产

机械工程

轮胎行业

起重设备与叉车

港口机械

食品行业

糖果行业

产品手册索取



产品特点

链条节距为非标规格，可通过一侧或者两侧的附板安装特定的部件，或直接利用附板固定货物进行输送。

由于该链条为非标链条，故无库存品，需接单生产，具体交货周期请咨询隆德技术人员。

适合长距离、较为低速的情况下使用。

需要额外搭配特定的零部件已达到更好的运输效果。

链轮的轮毂、材质与齿数可根据客户需求进行定制，详情请咨询隆德技术人员。


此类型链条多用于需要在链条上安装或固定某一物件的工作场合，也广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

使用于绝大多数机械、运输行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

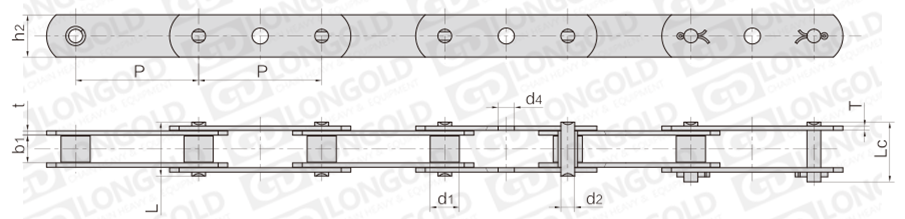

■链条本体及附件尺寸表

隆德链条

节距

滚子

直径

内节

内宽

销轴

直径

销轴长度

链板尺寸

抗拉
强度

平均抗
拉强度

每米
长重

P

d1

max

b1

min

d2

max

L

max

Lc

max

h2

max

t/T

max

d4

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

*LD-P30F1-B-GNK

30.0

12.0

16.0

8.0

32.8

35.5

20.0

3.0

8.0

请咨询

请咨询

请咨询

LD-P31.75-S-GNK

31.75

10.2

10.0

5.08

22.1

24.4

15.0

2.3

7.3

LD-P44.45F10-S-GNK

44.45

11.91

12.7

5.94

29.2

31.5

18.0

3.0

8.1

LD-P45F5-S-GNK

45.0

11.91

12.57

5.94

29.2

31.6

18.0

3.25

8.0

LD-P50F22-S-GNK

50.0

12.1

11.9

5.85

26.9

28.5

17.2

2.5

8.0

LD-P50.8F67-S-GNK

50.8

12.7

11.68

5.72

22.5

25.2

18.0

1.85

6.7

LD-P60F4-S-GNKF1

60.0

16.87

19.81

7.19

35.0

38.0

19.3

2.8

8.3×8.3

LD-P60F4-S-GNKF2

60.0

16.87

19.81

7.19

35.0

38.0

19.3

2.8

12.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 -
 P31.75 -
 S -
 GNK





（1）
（2）
（3）




（1）链条节距

（2）滚子形式：R=大滚子  S=小滚子  F=F滚子

（3）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
